2U72芯机架式ODF光纤配线架 高密度光缆终端盒安装
2U72芯机架式ODF光纤配线架 高密度光缆终端盒安装
产品价格:¥1(人民币)
  • 规格:72芯
  • 发货地:慈溪市
  • 品牌:
  • 最小起订量:1台
  • 免费会员
    会员级别:试用会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:慈溪市赛达通信设备厂

    联系人:吴光远(先生)

    联系手机:

    固定电话:

    企业邮箱:

    联系地址:

    邮编:

    联系我时,请说是在智能安防网上看到的,谢谢!

    商品详情

       熔接一体化机框具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独配装成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端,或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。ODF单元箱在生活中经常会用到,但大部分人都不会自己安装,花钱还要加时。如果我们着急使用该怎么办,不如自己学会如何安装,话不多说,我们来看下ODF单元箱的安装方法:

      1、信息模块、多用户ODF单元箱、集合点配线模块安装位置、安装方式和高度应符合设计要求。

      2、安装在活动地板内或地面上时,应固定在接线盒内,信息面板采用直立和水平等形式,接线盒盖可开启,并应具有防水、防尘、抗压功能,接线盒盖面应与地面齐平。 

      3、ODF单元箱底盒同时安装信息模块和电源插座时,间距及采取的防护措施应符合设计要求。

      4、ODF单元箱底座的固定方法应以现场施工的具体条件来定,可用膨胀螺钉、射钉等方法安装,信息模块明装底盒的固定方法根据施工现场条件而定。 

      5、固定螺丝需拧紧,不应产生松动现象。底座、信息模块与面板的安装应牢固稳定,无松动现象,面板应保持在一个水平面上?做到美观整齐。 

      6、安装在墙上的ODF单元箱,其位置宜高出地面300 mm左右。在房间地面采用活动地板时。ODF单元箱应离活动地板表面300 mm。 

      7、各种插座面板应有标识,以颜色、图形、文字表示所接终端设备业务类型。 

      8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间,并应符合设计要求。

      产品名称

      产品型号

      外形尺寸H*W*Dmm

      备注

      包装

      12ODF单元箱

      CG-ODF-12

      44×465×270

      配一体化盘1

      纸箱

      24ODF单元箱

      CG-ODF-24

      88×465×270

      配一体化盘2

      纸箱

      48ODF单元箱

      CG-ODF-48

      132×465×270

      配一体化盘4

      纸箱

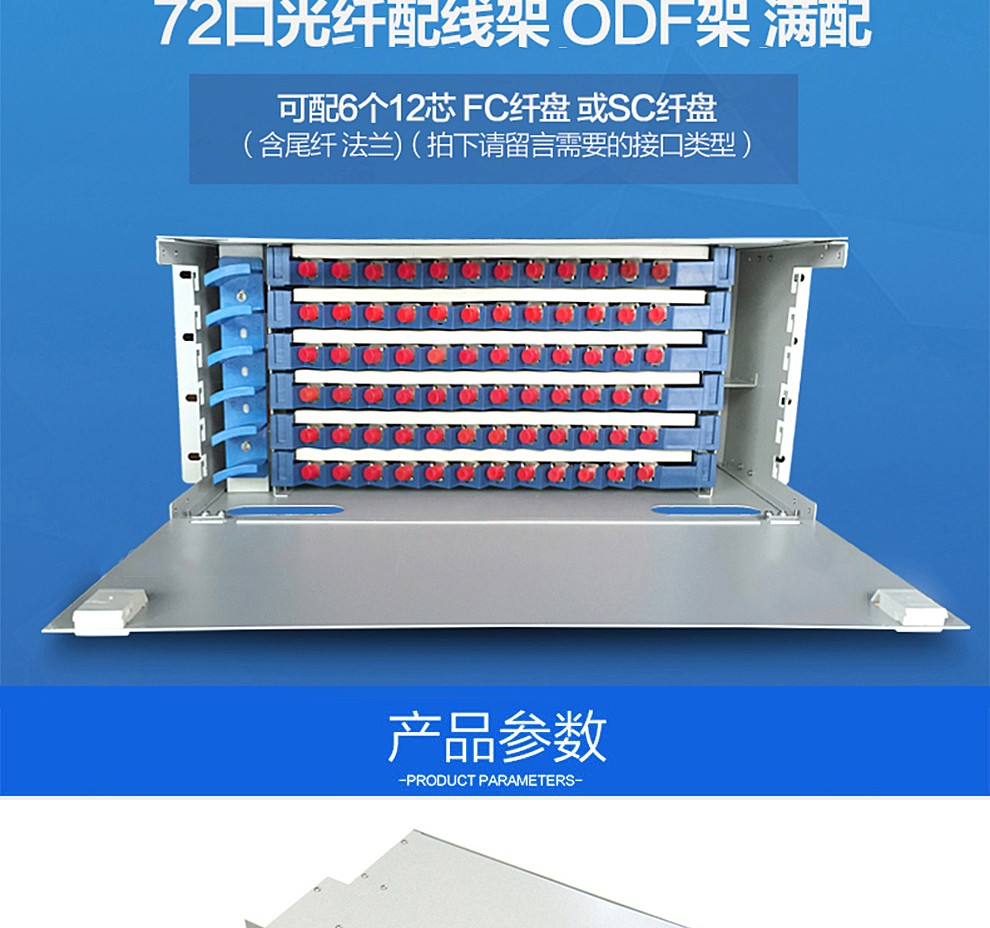

      72ODF单元箱

      CG-ODF-72

      222×465×270

      配一体化盘6

      纸箱
