BNG-100*500mm防爆挠性连接管，
用途与适用范围
BNG(NGD)防爆挠性连接管(以下简称挠性管)适用于爆炸性气体环境(1区和2区)，Ⅱ类及以下的爆炸危险场所，作电气设备连接配管之用。
BNG-100*500mm防爆挠性连接管产品型号及基本参数
产品型号
BNG- □×□ □
A-两端内螺纹
结构形式 B-两端外螺纹
AB-一端内螺纹，一端外螺纹
长度
公称内径（mm）
隔爆型
挠性连接管
BNG-100*500mm防爆挠性连接管基本参数（见下表）
表
|
型 号 |
公称管 内径 (mm) |
规 格 |
弯曲 半径 |
护套材料 |
|
|
长度(mm) |
螺纹(G) |
||||
|
NGd-15×700□ |
15 |
700 |
1/2 |
弯曲半径是管径的10倍 |
钢氯丝丁编橡织胶 |
|
NGd-20×700□ |
20 |
3/4 |
|||
|
NGd-25×1000□ |
25 |
1000 |
1 |
||
|
NGd-32×1000□ |
32 |
11/4 |
|||
|
NGd-40×1000□ |
40 |
11/2 |
|||
|
NGd-50×1200□ |
50 |
1200 |
2 |
||
|
NGd-70×1400□ |
70 |
1400 |
21/2 |
||
|
NGd-80×1400□ |
80 |
3 |
|||
BNG-700X15 1000X15 1500X15
BNG-700X20 1000X20 1500X20
BNG-700X25 1000X25 1500X25
BNG-700X32 1000X32 1500X32
BNG-700X40 1000X40 1500X40
BNG-700X50 1000X50 1500X50
BNG-700X70 1000X70 1500X70
BNG-700X80 1000X80 1500X80
BNG-700X100 1000X100 1500X100
在下列情况下能够可靠工作
3.1周围空气温度上限值为+40℃，下限值为-20℃，且24h内平均值不超过+35℃；
3.2 安装地点的海拔不受限制；
3.3 安装地点的空气相对湿度在最高温度为+40℃时，不超过50%；在较低的温度下允许有较高的相对湿度，最湿的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%
3.4在无剧烈振动，冲击及摇动的地方；
BNG(NGD)防爆挠性连接管主要结构
挠性管由金属编织橡胶护套﹑内衬﹑外套﹑接头螺母﹑内外螺纹接头等件组成。接头螺纹分G1/2﹑G3/4﹑G1﹑G11/4﹑G11/2﹑G2﹑G21/2及G3等几种,结构型式有两端内螺纹﹑两端外螺纹及一端内螺纹一端外螺纹三种。隔爆型结构。
安装使用与维修
5.1使用前应检查挠性管的公称内径﹑长度﹑接头螺纹是否符合实际使用条件；
5.2连接时，应保证螺纹接头与内衬的同心槽充分啮合并拧紧之。
| 订货须知 | ||||||||
|
◆按照产品型号逐条选择并注明防爆标志； 例如：需要隔爆型700mm长一内一外G3/4螺纹橡胶防爆挠性连接管，则产品型号为BNG-700×G3/4(内),G3/4(外) Exd IIC Gb/DIP A20。 |
||||||||
| 质保承诺 | ||||||||
| 本公司产品严格按照ISO9001：2008质量保证体系进行质量控制，产品在合同质保期内实行质量三包，产品严格按照国家标准设计生产，所有原材料及配件均选用优等品。产品实行三年保用，质保期内在正常使用条件下，出现一切质量问题我方将及时给予维修或更换，所供产品在质保期内如出现质量问题，维修费用由我司承担。 |
◆ 适用于性气体环境1区、2区；
◆ 适用于可燃性粉尘环境20区、21区、22区；
◆ 适用于ⅡA、ⅡB、ⅡC级性气体环境；
◆ 适用于石油采炼、储存、化工、医药、纺织、印染设施等爆 炸性危险环境。
选型指南
防爆挠性连接管|防爆软管|金属软管
注：1、若需订购防爆挠性连接管，材质为PVC、管通径为15mm、长度为500mm、一端内螺纹一端外螺纹、螺纹规格为
G1/2"，则订货型号为“NGD-15 x 500B”；
2、若需订购粉尘防爆挠性连接管，材料为不锈钢、管通径为20mm、长度为700mm，一端内一端外螺纹，内螺纹规格
为G3/4"，外螺纹规格为M25 x 1.5,则订货型号为“NGD-DIPⅡ-20 x 700B（G3/4内M25 x 1.5外）”。
防爆挠性连接管|防爆软管|金属软管
产品特点

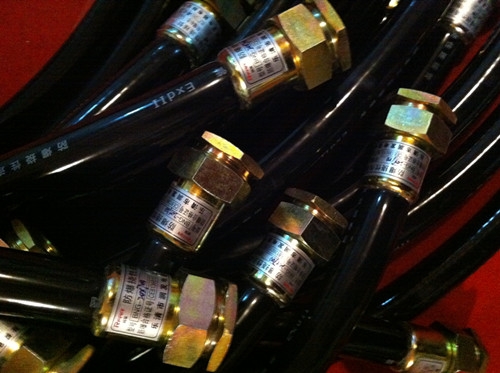

◆ 防爆挠性连接管由活接头与连接管组成；连接管由内管与护套组成；
◆ 活接头由不锈钢制作，或优质碳素钢电镀处理；
◆ 内管由波纹管或金属软管制成，具有良好耐腐性；
◆ 具有阻燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工作可靠等特点；
◆ 螺纹尺寸规格可根据用户要求特殊加工，如NPT螺纹、英制以及公制螺纹等；
◆ 防爆挠性连接管长度，常规供货有500mm、700mm、1000mm可供选择，也可根据用户需求定制其它长度；
◆ 四种不同材质可供选择。】
技术参数
执行标准：GB 3836.1、GB 3836.2、GB 12476.1、JB/T 9600、IEC60079
额定标志：ExeⅡ、DIP A20
防护等级：IP65
选型指南
注：1、若需订购
防爆挠性连接管
，材质为PVC、管通径为15mm、长度为500mm、一端内螺纹一端外螺纹
螺纹规格为
G1/2"，则订货型号为“NGD-15 x 500B”；
2、若需订购粉尘
防爆挠性连接管
，材料为不锈钢、管通径为20mm、长度为700mm，一端内一端外螺纹，
内螺纹规格
为G3/4"，外螺纹规格为M25 x 1.5,则订货型号为“NGD-DIPⅡ-20 x 700B（G3/4内M25 x 1.5外）”。
防爆挠性连接管
|防爆软管|金属软管
产品特点
防爆挠性连接管
由活接头与连接管组成；连接管由内管与护套组成；
活接头由不锈钢制作，或优质碳素钢电镀处理；
内管由波纹管或金属软管制成，具有良好耐腐性；
具有阻燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工作可靠等特点；
螺纹尺寸规格可根据用户要求特殊加工，如NPT螺纹、英制以及公制螺纹等；
防爆挠性连接管
长度，常规供货有500mm、700mm、1000mm可供选择，也可根据用户需求定制其它长
度；
四种不同材质可供选择。】
技术参数
执行标准：GB 3836.1、GB 3836.2、GB 12476.1、JB/T 9600、IEC60079
额定标志：ExeⅡ、DIP A20
防护等级：IP65
