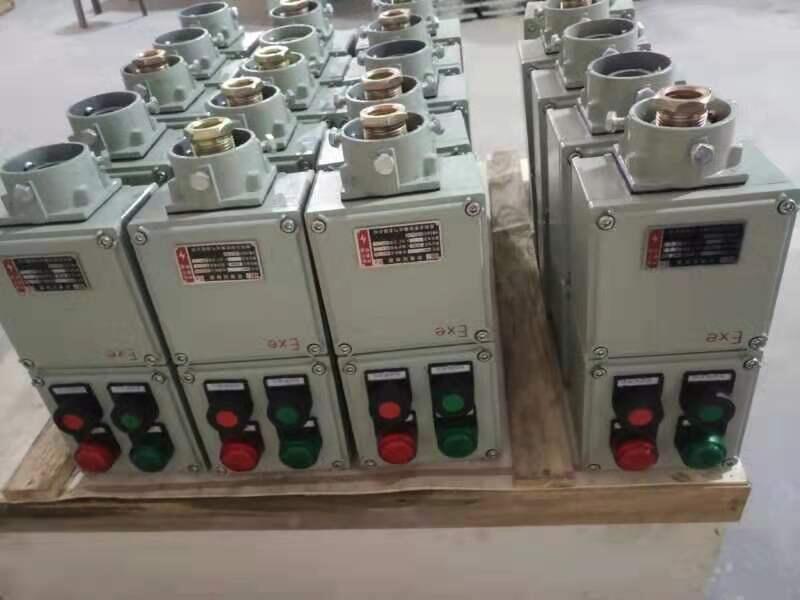

厂家直供立式急停防爆操作柱按钮箱

产品概述

1.1概述

防爆操作箱(以下简称操作箱)，产品符合GB3836.1-2000、GB3836.2-2000、GB3836.3-2000的有关标准。

产品的型号及含义：

BZX 51-□

额定电流

设计序号

防爆操作箱

1.2产品主要用途、适用范围及工作条件

1.2.1产品主要用途、适用范围

操作柱适用II类、B级或C级T6组以下级别组别的含有气体环境的危险场所中，作为控制电机的起动、停止及信号指示使用。

1.2.2正常工作条件

a.周围空气温度上限值不超过+40℃，下限值不低于-20℃；

b.安装地点相对湿度不超过90%，同时该月的月平均温度不超过+25%℃，允许由于温度变化发生在产品上的凝露；

c.安装地点的海拔不超过2000m；

d.环境污染等级为3级;

e.安装类别为II类;

f.应在无显著冲击和振动的场所中使用;

2．产品结构概述

操作柱适用于交流50Hz、220/380V，直流电压至220V的线路中，远距离集中控制多台电动机的起动与停止；

外壳采用铝合金压铸而成，具有耐冲击及热稳定性好等优良性能。采用曲路密封结构设计，具有良好的防爆防水防尘性能；

外露紧固件均用不锈钢，耐腐蚀。

钢管或电缆布线均可。

3．安装、吊运

3．1吊运时不要与硬物碰撞，并保证零件不因运输受损；

3．2安装前应检查基本技术参数，是否符合实际使用条件；

3．3安装与维护前应切断前级电源；

4．使用维护

4．1使用前应检查操作柱的使用条件是否与铭牌相符；

4．2操作柱开盖接线后应将紧固螺栓紧固，以保证相应的防护等级；

4．3电缆接线时，应依次穿入密封圈、挡圈、压紧螺母（或相应接头），并压紧。备用出线口应用封堵拧紧。

4．4密封圈需定期限更换，以防老化；

5．随机文件

A．产品合格证

B．产品使用说明书

6．订货须知

订货时应指出操作柱的完整型号，标明内装元件数量规格；

例如：BZC51-10G ，两钮，一灯红色22OV，下出线，挂式
