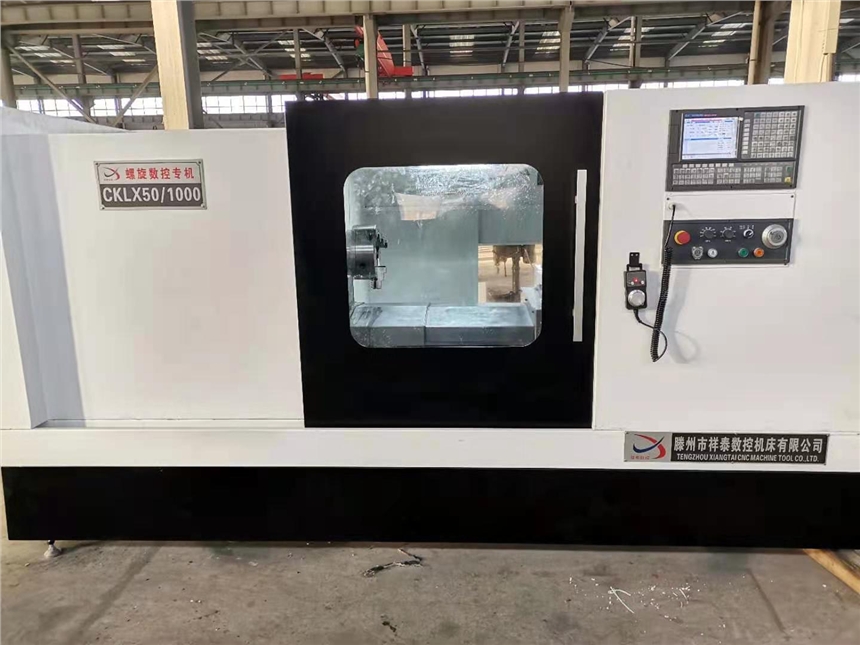

CKLX50/1000螺旋数控专机系列数控卧式车床主要针对大导程螺旋工件的加工而研发的这款具有精度高、功率大、效率快、刚性高、噪音低、平稳性高等特点，其主要部件和结构均经过优化设计，是精车加工及螺螺旋类工件的必选设备。

系统采用广数980TDi数控系统（特别定制），X、Z轴均采用半闭环控制，滚珠丝杠副采用C3级准确滚珠丝杠，电气元器件均采用进口或国产品牌，符合CE或国内3C认证。

螺纹数控机床配置一线一硬轨道，采用国内品牌立式免抬四工位数控刀架，刀架具有定位精度高，强度高，抗震性能好等特点。

进给电机比常规机床电机大一个型号，确保加工螺旋工件时的稳定性。

CKLX50/1000螺旋数控专机机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪检测X，Z轴定位精度和重复定位精度，保证机床的精度稳定和可靠。



1、床身：

采用平床身结构，树脂砂造型，铸铁铸造，上部宽度为400mm。Z轴采用上银H级线轨，快移速度可达36m/min,X轴滑板导轨贴有防爬行的塑料软带，可很好的保证机床的定位精度和重复定位精度。

2、主轴箱：

螺纹数控机床主轴结构采用前后端两点支承典型结构，主轴具有很高的刚度；轴承采用哈尔滨轴承厂高准确主轴专项使用轴承，使主轴具有很高的旋转精度。机床具有电器过载保护装置，机械过载保护装置和控制主轴转动的急停装置。

3. 车削主运动

主轴由伺服电机带动。

4. 进给运动

X轴及Z轴进给运动均由伺服电机驱动准确滚珠丝杠副实现快移和进给运动,Z轴丝杠采用中置安装。X向丝杠直径25mm，Z向丝杠直径40mm。采用宝岛上银准确滚珠丝杠。

5. 尾座：

CKLX50/1000螺旋数控专机机床尾座的设计充分考虑了刚性、承载能力和使用的宜人性。顶紧方式为手动。
