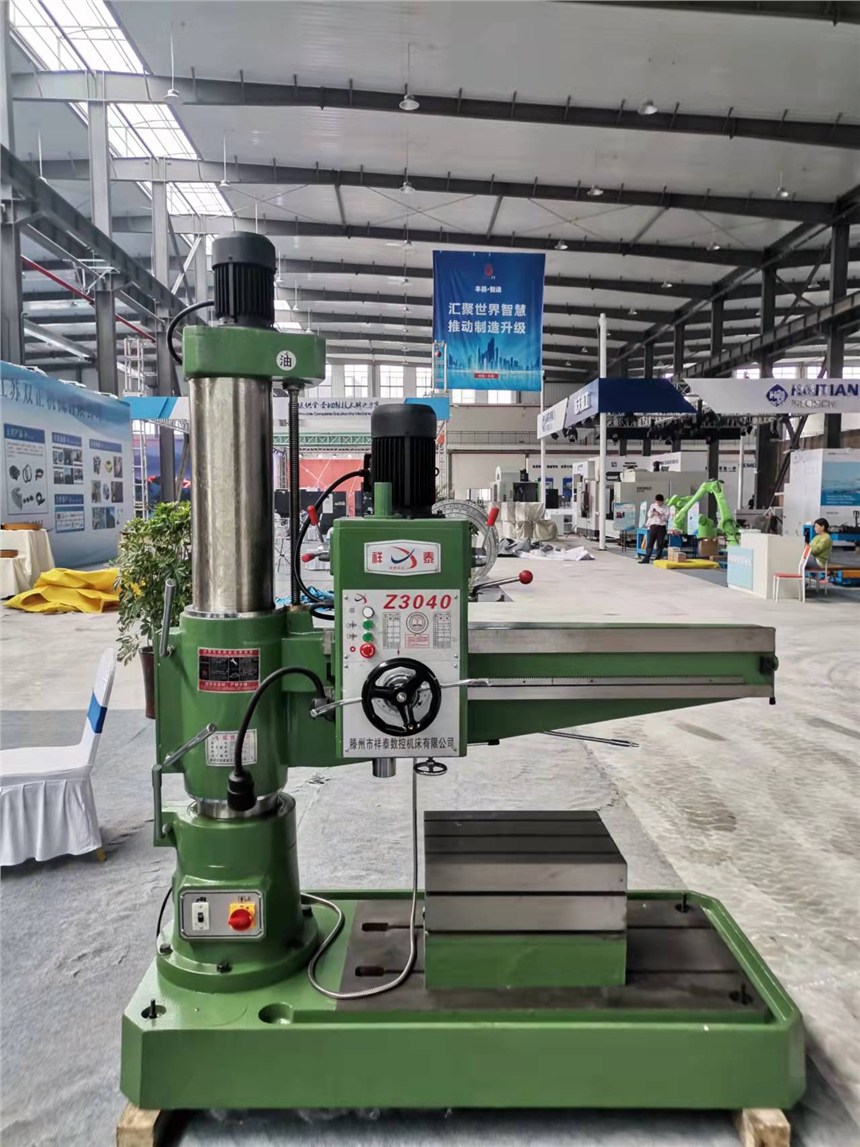

ZQ3040系列摇臂钻床用途广泛,操作轻便,便于维修,可在中大型零件上进行钻孔、扩孔、铰孔、锪平面及攻螺纹等工作;在具有工艺装备的条件下,可以进行镗孔。
?摇臂钻ZQ3040介绍
1、主轴变速
通过Ⅱ轴上的三联滑移齿轮和Ⅳ轴上的二联滑移,与Ⅲ轴上不同齿轮的啮合,使主轴获得6级不同转速。
2、进给变速
由主轴(Ⅳ轴)上的齿轮经Ⅴ-Ⅶ轴3对齿轮减速,再通过Ⅷ轴上的三联滑移齿轮与Ⅶ轴上不同齿轮啮合,而使主轴获得大于3级不同进给速度。
3、进给传动保险机构
在Ⅷ轴与蜗杆之间设有钢球保险离合器,当主轴进给抗力超过规定值班时,钢球离合器打滑。
4、由进给传动轴Ⅷ,经保离合器、蜗杆、蜗轮、钢球结合子、水平轴、主轴套齿条等传至主轴。
结合子脱开可实现手动进给,结合子结合可实现机动进给或微动(手动)进给。
5、主轴平衡
?采用发条弹簧式,发条两端分别固定于弹簧盒和传动轴上,在轴端固定一齿轮与水平轴齿轮啮合,当主轴上或下移动时,由于水平轴的回转,而使发条随之回转,并使主轴始终牌平衡状态。
6、主轴箱夹紧
通过夹紧手柄、偏心轴、顶销、压块,使主轴箱与横臂导轨夹紧。
7、横臂升降
由电机通过两对齿轮及丝杠、丝母而实现。
其中一组齿轮设有钢球保险装置,保险扭距约10-12牛米,由中轴上边的顶丝调整。
8、摇臂夹紧
通过夹紧手柄、螺栓螺母,消除摇臂与立柱之间的间隙而实现夹紧。
二、摇臂钻ZQ3040功能特点:
◎外观造型美观大方,总体布局匀称协调
◎采用机械变速,操作简便
◎摇臂自动升降
◎电器系统安全
◎功率大、刚性强
