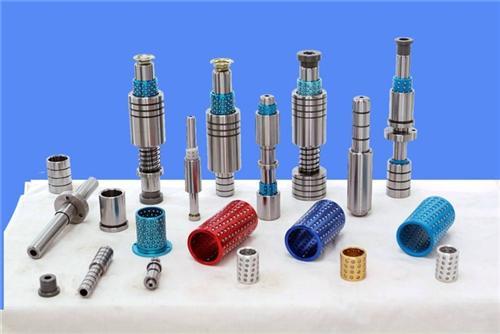

FZH(铜基);FZL(铝基);FZP(树脂基)钢球保持圈组合件,分别以铜合金、硬铝合金、POM树脂为基体,并在其外圆表面上,加工出排列有序、大小适当,形状特殊的孔穴,在其孔穴中镶入滚动轴承钢球。孔口采用最新的沟槽圆周锁球工艺,有效地解决了传统式点式锁球和压痕锁球不能完全防止钢球脱落的难题。孔底加工出90°止口使铜球在孔内自由转动而不脱落。由于钢球的直径大于保持圈的壁厚,所以在使用时钢球高出保持圈内、外圆表面,直接与相配的孔与轴接触,使基体(保持圈)浮于中间,并且相配的孔与轴半径之差小于钢球直径,即钢球与之配合为过盈配合,配合精度高,轴与孔相对运动灵活。是保持圈(钢球保持架组合件)的更新换代产品。
传统的具有相对运动的孔与轴是有一定间隙的,并孔与轴之间运动磨擦系数较大,使用钢球保持圈钢球保持架组合件)后,使轴与孔不直接接触,而是中间通过有微量过盈的钢球,因而运动精度高,滚动摩擦代替了滑动摩擦,滚动灵活,摩擦系数小,使用寿命长,在既有转动、又有移动的场合,用无油或加油的轴套与轴相配,虽然能满足,但运动精度较低,用滚动轴承,只能满足轴相对转动的场合,而钢球保持圈(钢球保持架组合件),则上述二个条件均满足,目前已广泛应用于冷冲模滚动模架、高精度机床、机床附件以及要求高精度轴向或轴径向同时运动场合。
1.导套: 材料GCrl5,YB9,热处理,硬度HRC62~66,技术条件按GB/T12446与轴配合应具有0.01~0.02径向过盈量,表面粗糙度为
2.轴: 材料GCrl5,YB9,热处理,硬度HRC62~66,技术条件按GB/T12446,轴的公差采用h5,表面粗糙度为
3.测量: 用通用的测量手段(气动量仪,外径干分尺,内径千分表等)测量轴导套和钢球的尺寸偏差值,即可求出配合后的过盈量,即Ymax=dmax+2d'-Dmin,要求过盈量为0.01~0.02mm。
|
|
|
|
|
|
