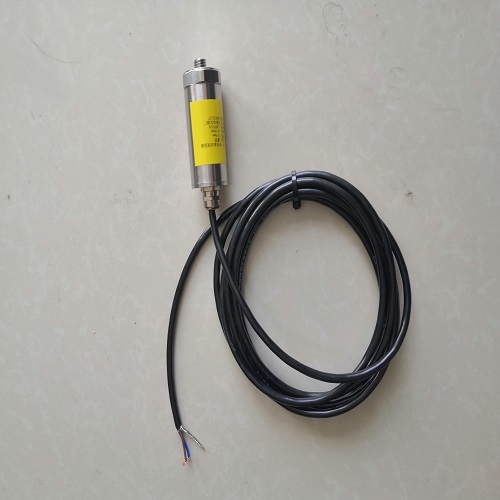

SLMCD-21T一体化振动变送器
使用说明
1.简介
振动变送器将磁电式振动传感器、精密测量电路集成在一起,构成高精度振动测量系统,该变送器可直接连接DCS、PLC或其它设备,是测量风机、电动机、水泵等工厂设备振动的理想选择。?
2.技术参数
2.1 频率响应:5 ~ 1000 Hz(特殊说明)
2.2 自振频率:10Hz
2.3 测量范围:0-20mm/s(速度有效值)可按客户调整
2.4 输出电流:4~20mA
2.5 输出阻抗:≤500Ω
2.6工作电压:DC12-24V±10%
2. 7接线方式:二线制
2.7加速度:10g
2.8测量方向:双向(通用)
2.9 使用环境:温?? 度?-40℃~100℃?
?相对湿度 ≤90%
2.10 外形尺寸:φ33×70mm
2.11 安装螺纹:M8×1.5×10
2.12 重??? 量: 约350g
3.安? 装
3.1 安装位置:垂直安装于被测振动点上,将传感器底部M10×1.5螺钉固定在被测壳体上,然后将传感器拧在上面拧紧即可。
3.2 安装尺寸及规范:参看图一,若变送器安装位置受到高温蒸汽等冲刷时,为降低变送器环境温度、需加防护措施,一般情况下可不加防护。
3.3 接线说明:棕色导线接DC24V电源正端,蓝色导线接DC24V电源负端(二次仪表输入信号),同时棕色和蓝色导线也是4~20mA输出引线。连接导线要求有良好的绝缘性能,采用二芯屏蔽电缆。
