全自动双工位双射头射芯机ZH86 覆膜砂射芯机 制芯设备
全自动双工位双射头射芯机ZH86 覆膜砂射芯机 制芯设备
产品价格:¥60000(人民币)
  • 规格:ZH86
  • 发货地:山东青岛
  • 品牌:
  • 最小起订量:1台
  • 免费会员
    会员级别:试用会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:青岛爱斐特造型机械有限公司

    联系人:(小姐)

    联系手机:

    固定电话:

    企业邮箱:3624379303@qq.com

    联系地址:山东省青岛市黄岛区海西路南段峡沟村西

    邮编:266400

    联系我时,请说是在智能安防网上看到的,谢谢!

    商品详情

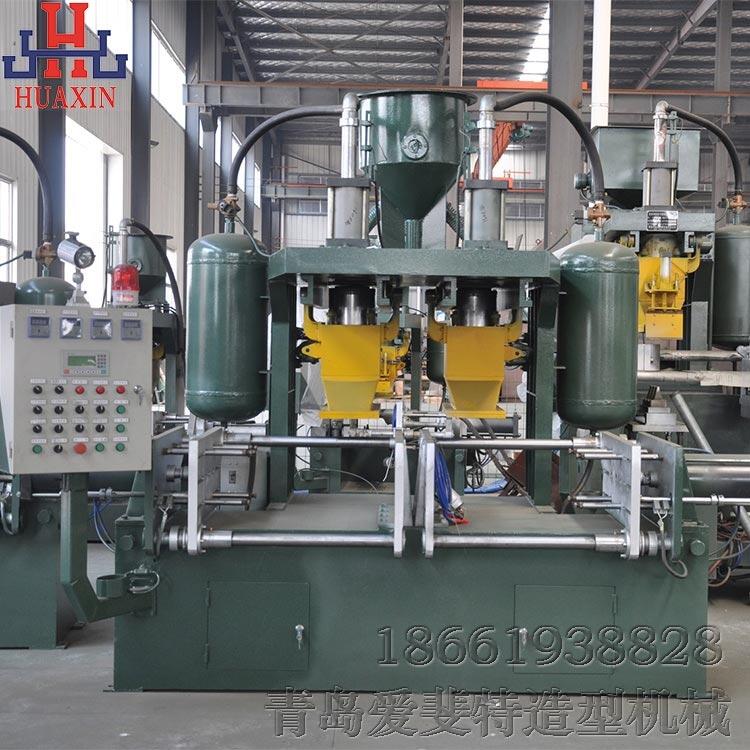

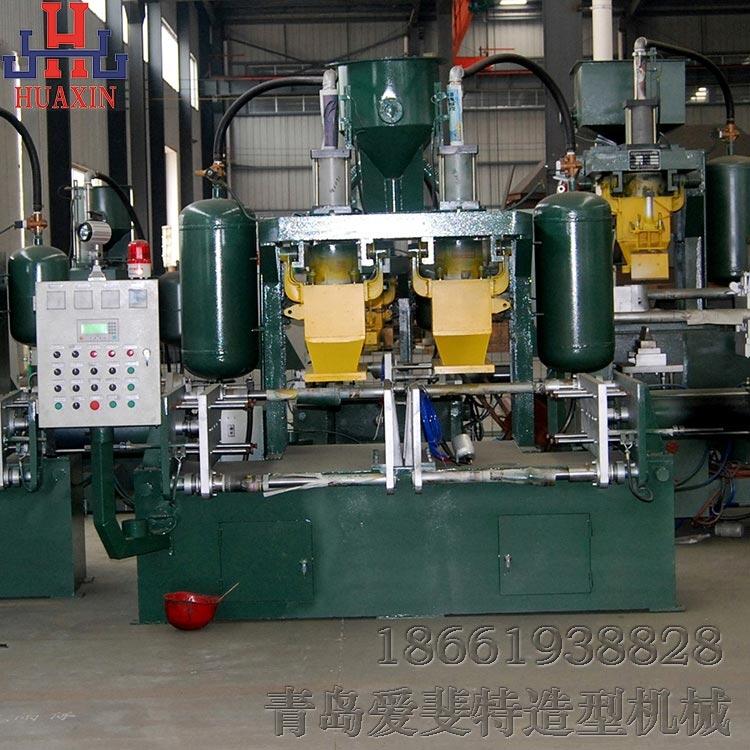

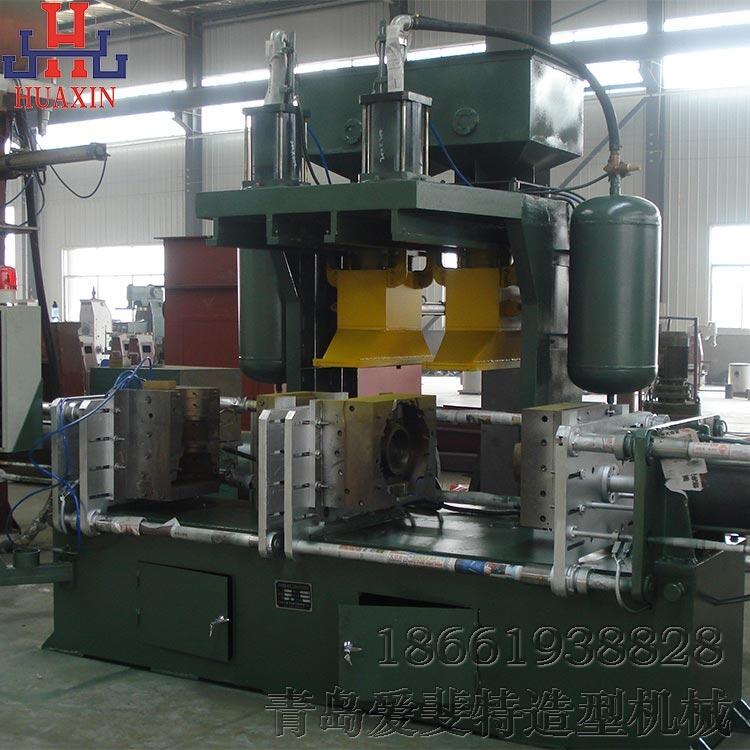

      热芯盒射芯机是采用覆膜砂射制砂芯设备。可射制各种模板尺寸范围内和射砂重量范围内的实心砂芯。本机涉及两个射头采用射砂筒往返直线移动完成加砂和射砂动作。根据用户模具不同两个射头既可以同时动作又可以单个运行动作,可以同时安放两付不同模具,又可以一边安放一付不同模具进行生产,操作方便快捷,生产率高。采用热芯盒腹膜砂保证砂芯质量。本机开合模方式为垂直分型,可设中间定模,左右开合模。动模左右各有一套开合模气缸,可分别安装两付模具,由动模左右合模来完成。开模到位撞上死顶杆,即顶出砂芯。本设备的所有动作由手动换向阀控制。


      本机由床身、模架、左右滑板、上板、立柱、射筒、压紧装置、气动系统(气源处理件、电磁换向阀、气缸、节流阀等)以及电气控制系统组成。

      1、 床身采用钢板和型钢焊接结构,并且经过去处应力处理,是本机的基础构件。

      2、 模架是组合装配件,中间设定模架(根据合同定)左右两边为动模板以及两气缸支座、导套、导柱等组成。导柱采用调质镀铬处理,气缸支座上设有顶芯杆,有气缸开模到位顶出砂芯,取芯为手接取芯。

      3、 横梁为钢板焊接结构,它的作用是安装储砂斗、压紧装置、射砂进气以及砂筒移动轨道和自动加砂闸门。

      4、 立柱为钢板焊接结构,由它来连接床身和横梁,成为一个整体的来连接和主柱作用。

      5、 砂筒为钢板钢管焊接结构。由射筒、箱体、喷嘴体、射板等组合而成。它的功能是通过气缸水平往复移动加砂和射砂将芯砂通过压缩空气射入热芯盒中。射砂时压紧缸将射筒压下贴紧模具进砂口来完成射砂。压紧缸松开后由弹簧自动复位。是供砂和射芯的主体结构。

      压紧装置是组合装配件。它的作用是用来完成压紧和射砂动作。压头上装有橡胶密封圈。射砂时与射筒紧贴不漏气。顺利完成射砂工作。

      6、 气动系统是完成各动作的主要动力。设有气源处理件、减压阀、电磁阀、节流阀、压力表等气源控制元件。

      7、 设备的射砂时间、加热时间有仪表显示调节时间,操作灵活方便,动作安全可靠。热芯盒的加热系统配有数字式温控仪,可根据工艺的要求调节和控制加热温度。保证制芯质量的稳定性和成品率。
