风动涡轮潜水泵、潜水泵厂家、涡轮潜水泵价格、涡轮潜水泵工作原理、山西地区专用风泵

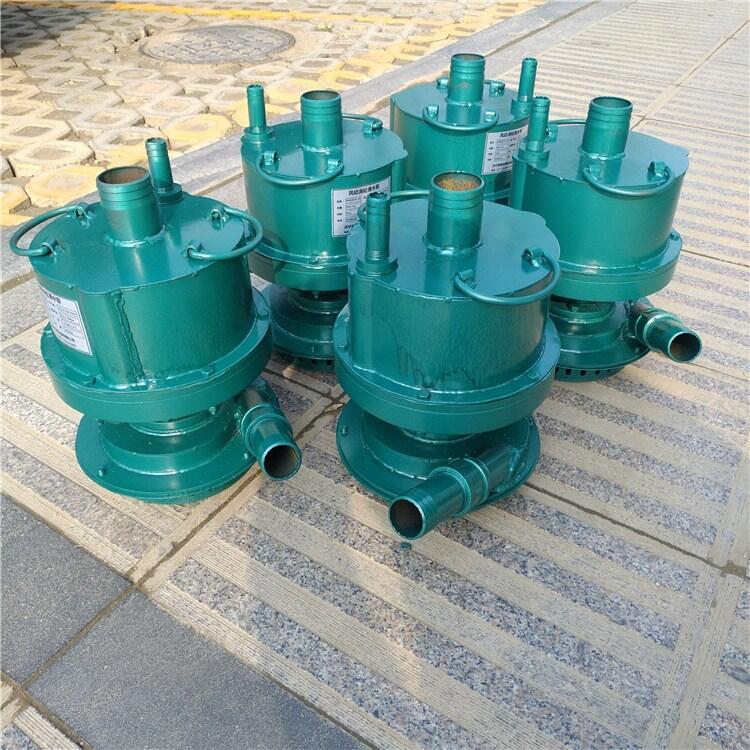

FWQB型风动涡轮潜水泵广泛适用于矿山的井巷开拓、竖井井筒施工和地下峒室工程的排水施工。FWQB风动潜水泵突破了往日的设计思想,FWQB涡轮潜水泵采用了风动涡轮传动、压缩空气为动力的新型潜水泵,克服了老式风泵噪音大、耗风量大、效率低的缺点。
FWQB系列风动潜水泵结构及工作原理
该泵由气动马达、水泵、油雾器、管接头四部分组成。
1.气动马达部分:由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有均布的径向槽,槽内配有叶片,上、下气缸盖各有一只吹气眼。风泵启动时高气压从吹气眼将槽内叶片吹开,同时大量高气压从主风道进入气缸,推动叶片、驱使转子旋转。在壳体下方留有密封腔,腔内有密封圈将气、水隔开。密封圈采用弹簧密封,并利用气、水的压力,使密封圈内涨,增强密封效果。
2.水泵部分:有泵体、叶轮、泵座等组成。叶轮装在转子轴上,拧紧叶轮螺母,装上泵体、泵座,放入水中,转子带动叶轮旋转,在离心力的作用下,水流压入泵体的涡道内,并顺着出水管排出。
3.油雾器部分:由油雾器壳油雾器杆、调油阀芯等组成,油雾器装在顶盖上,壳内装满润滑油。
4.管接头部分:由进风组合接头和出水弯头两部分组成。进口组合接头安装在进风口处。
FWQB型风动涡轮潜水泵的特点:
1、噪音小,保持在40分贝以内;
2、耗风量少、效率高;
3、体积小、重量轻、结构紧凑、便于移动;
4、使用寿命长、易损件少、便于维修。
FWQB系列风动涡轮潜水泵的基本规格及参数:
型号 |
扬程(m) |
流量(m3/h) |
耗风量(m3/min) |
额定转速(r/min) |
外形尺寸 高×直径(mm) |
重量(kg) |
FWQB70-30 |
70 |
30 |
0.3-3.7 |
5300 |
350×260 |
20 |
