铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆技术规范书
一﹑栾川多芯屏蔽电线大图产品用途
本产品适用于U0/U 450/750V电力线路输配电用。
二﹑执行标准
标准：GB/T9330-2008
三、栾川多芯屏蔽电线大图使用特性
1.电缆长期使用温度：-40～70℃
2.环境温度：固定敷设-40℃非固定敷设-15℃。
3.电缆敷设温度： 不低于0℃
4.弯曲半径应不小于电缆直径的10倍。
四、型号、名称及用途
型号：KVVP
名称：铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽电力电缆
用途：U0/U 450/750V电力线路输配电用
|
项目 |
单位 |
指标50mm2 |
指标70mm2 |
|
20℃时导体直流电阻不大于 |
Ω/km |
≤12.1 |
≤11.8 |
|
耐交流工频电压 |
KV/min |
3.0KV/5min |
3.0KV/5min |
五、栾川多芯屏蔽电线大图产品主要技术指标
六、电缆规格
|
规格 芯数×截面积 mm2 |
导体结构 根数/直径 |
绝缘标称厚度 mm |
导体绝缘外径 mm |
护套标称厚度 mm |
电缆参考外径 mm |
|
12×1.5 |
1/1.38 |
0.7 |
2.77 |
1.4 |
15 |

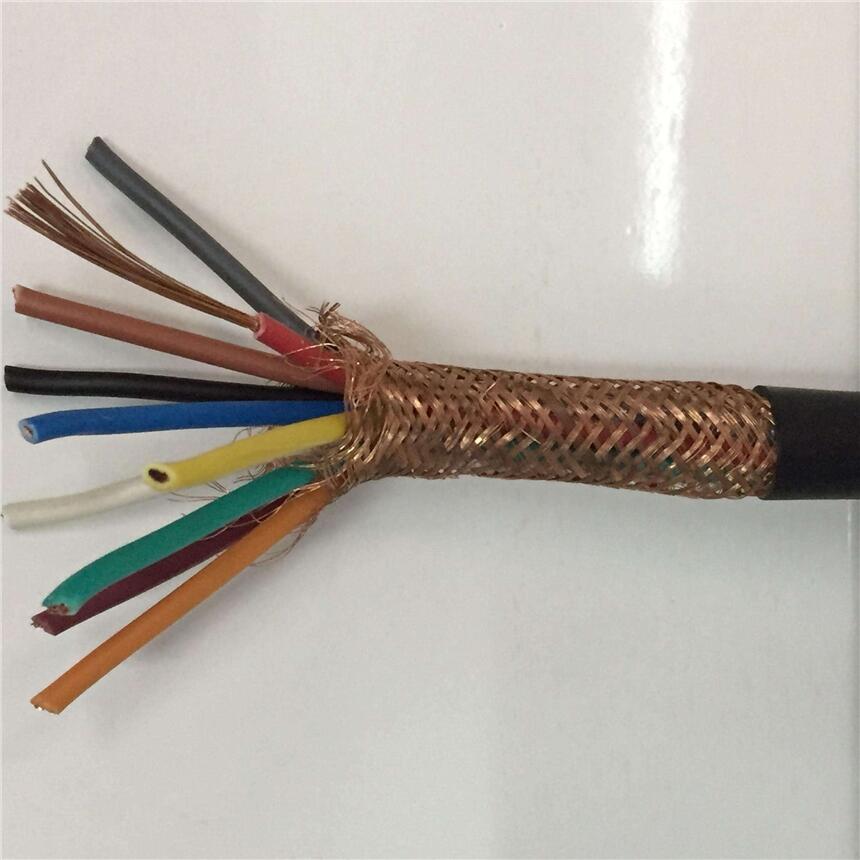

七﹑栾川电缆结构图
1------------------------------------------------------------铜导体
2------------------------------------------------------------聚氯乙烯绝缘
4------------------------------------------------------------铜丝编织屏蔽
5------------------------------------------------------------聚氯乙烯护套
