钻石牌YD狼牙棒耐磨焊条
钻石牌YD狼牙棒耐磨焊条
产品价格:¥36(人民币)
  • 规格:型号齐全
  • 发货地:本地至全国
  • 品牌:
  • 最小起订量:1千克
  • 诚信商家
    会员级别:钻石会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:河北三泰合金焊材有限公司

    联系人:王先生(先生)

    联系手机:

    固定电话:

    企业邮箱:420413867@qq.com

    联系地址:河北省邢台市南宫市段芦头镇工业区

    邮编:055750

    联系我时,请说是在智能安防网上看到的,谢谢!

    商品详情

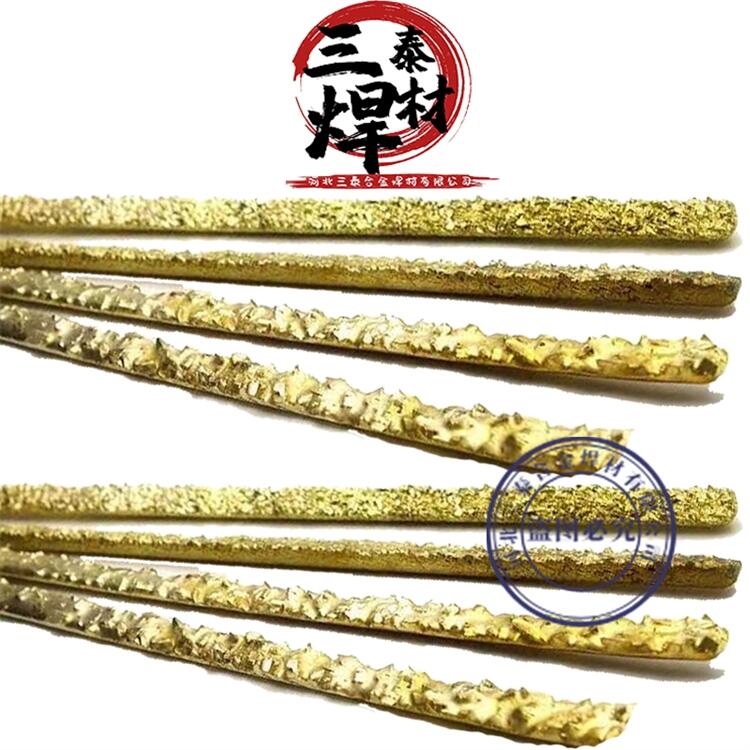

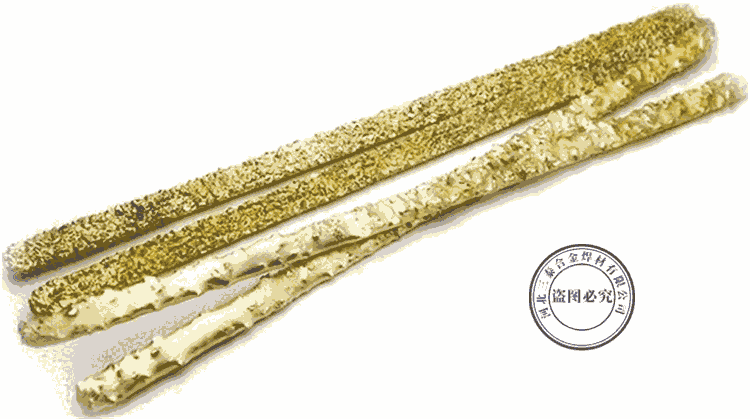

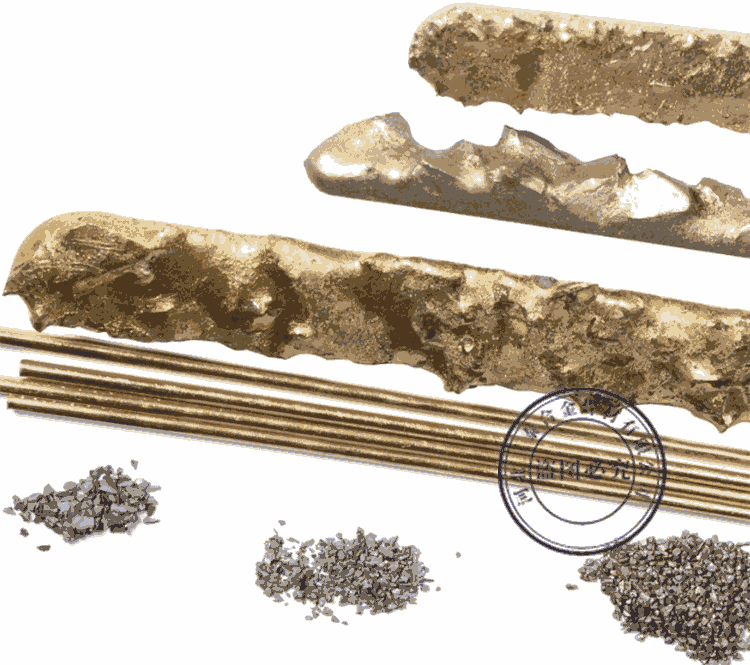

      钻石牌YD狼牙棒耐磨焊条

      (2)取平焊位置进行堆焊,为此可使用适当的胎具为控制堆焊层厚度,可利用限厚块。
      (3)用中性焰预热,焰心勿接触工件表面,距离以25mm为宜。
      (4)当工件加热到适当温度时,即可在待堆焊表面涂一层专用焊剂,如熔剂预热得合适,熔剂就会起泡沸腾,此时工件表面的氧化物将被熔剂清除,再继续加热至溶剂布满被堆焊的表面并呈透明液体状态时,表明可开始堆焊打底焊层。
      (5)堆焊打底焊层,采用中性焰,用打底焊条尖端不断搅动熔剂,并随之熔化,焊咀不断运行,其运行速度恰好与打底焊条的焊速度相等.要确保熔剂保持在工件表面上。当打底过程结束时,堆焊表面应形成一薄层平滑的打底合金,其厚度约lmm左右为宜。如预热温度不足时,熔融的打底层金属不能流平,并在工件上形成小球或凸起。
      (6)堆焊硬质合金焊层。在打底合金层上面,用YD型焊条堆焊,使用中性焰(可稍偏碳化焰)焊咀均匀平稳的在工件表面上移动,火焰对着合金焊条加热(注意不可使焰心尖端接触合金颗粒),使焊条中胎体合金熔化,随之硬质合金颗粒也一同落下。在熔化的胎体金属凝固之前,要把颗粒安排好,可用左手拿着的合金焊条拔弄,或另一人手持一根打底焊条或石墨棒作拔棍,在一傍迅速拨弄颗粒,使之排列均匀整齐。堆焊层厚度按设计要求控制。
      (7)工件堆焊完后,放在不通风的地方,缓慢冷却,不可急冷,有条件可用石棉毡盖上。
      (8)工件冷却到室温后,如果有需要,可把堆焊面磨到要求尺寸和形状。
      (9)清理工件,去除所有飞溅,熔渣等。



      D638Nb高铬铸铁堆焊焊条
      说明:高铬铸铁堆焊焊条,具有良好的抗磨料磨损性。
      用途:主要用于受耐磨料磨损严重部件及高温磨损部件的修复。
      材质(熔敷金属化学成分%):
      C 3-6.5  Cr 22-35  Nb 4-8.5
      堆焊硬度HRC:≥60

      D642高铬铸铁堆焊焊条   型号:EDZCr-B-03
      说明:高铬铸铁堆焊焊条,堆焊层具有良好的抗气蚀能力。
      用途:用于常温和高温耐磨耐腐蚀工作条件的零部件,如水轮机叶片、高压泵零件、高炉料钟等。
      熔敷金属化学成分/%
      C 1.5-3.5   Mn≤1  Cr 22-32  其他≤7
      堆焊硬度HRC:≥45

      D646高铬铸铁堆焊焊条    型号:EDCr-B-16
      说明:高铬铸铁堆焊焊条(交流焊时空载电压不低于70V),堆焊层具有良好的抗气蚀能力。
      用途:用于常温和高温耐磨耐腐蚀工作条件的零部件,如水轮机叶片、高压泵零件、高炉料钟等。
      熔敷金属化学成分/%
      C 1.5-3.5    Mn 1  Cr 22-32  其他≤7
      堆焊硬度HRC:≥45

      D656铸铁堆焊焊条    型号:EDZ-A2-16
      说明:铸铁堆焊焊条,堆焊层硬度高,耐强磨料磨损具有良好的抗冲击、抗氧化及耐气蚀直流两用焊前需经(300-350)℃×1h烘干。
      用途:用于中等冲击情况下主要受磨料磨损的耐磨腐蚀件、如混凝土搅拌机、高速混沙机、螺旋送料机以及工作温度不超过500℃的高炉料钟、矿石破碎机、煤孔挖掘机等。
      熔敷金属化学成分/%
      C 3-4  Si≤2.5   Mn≤1.5  Cr 26-34  Mo 2-3  其他≤3
      堆焊硬度HRC:≥60


    在线询盘/留言
  • 0571-87774297
