球墨铸铁 HC500X 泄压持压阀
球墨铸铁 HC500X 泄压持压阀
产品价格:¥2580(人民币)
  • 规格: HC500X-16Q
  • 发货地:上海普陀区
  • 品牌:
  • 最小起订量:1只
  • 诚信商家
    会员级别:钻石会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:上海郝迈阀门有限公司

    联系人:叶绿芬(小姐)

    联系手机:

    固定电话:

    企业邮箱:969823356@qq.com

    联系地址:上海市普陀区真北路 3199弄25号

    邮编:200333

    联系我时,请说是在智能安防网上看到的,谢谢!

    商品详情

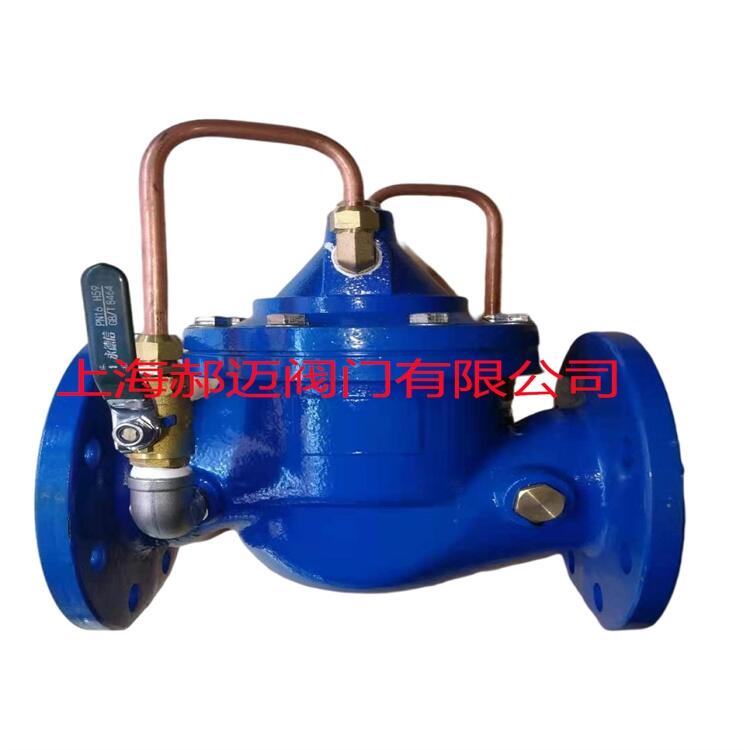

      HC500X 泄压持压阀
      概述
      500x泄压阀(500x持压阀)主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消去装置.并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统.确保系统循环通畅,使阀门能可靠地运行。系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。

      1. 主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控
        适用范围
        当前水力控制阀被广泛用于石油化工、化工、煤气、液化石油气、暖通行业以及一般工业中。

        结构特点和用途
        500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。 本产品利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。 本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

        工作原理
        作泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到值时,泄压阀自动关闭。作泄压阀时,各球阀常开。
        作持压阀:当泄压/持压导阀调整为持压状态时,只要
        制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。
        主要技术参数

      公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
      1.0 1.5 1.1 0-80
      1.6 2.4 1.76
      2.5 3.75 2.75

      主要零件材料

      零件名称 零件材料 结构图
      阀体 阀盖 WCB
      阀座 阀盘 铜合金
      密封圈 O型圈 橡胶
      阀杆 2Cr13
      弹簧 50CrVA
      针型阀 铜合金
      球阀 铜合金
      浮球阀 铜合金
      微型过滤器 不锈钢

      安装示意图

      安装示意图



      主要外形连接尺寸

      DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
      L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
      H1 463 463 463 516 516 520 537 596 653 709 805 855 953 990 1030 1030
      H 557 557 557 610 610 625 642 750 808 864 1135 1185 1325 1385 1445 1445


      郝迈产品订货须知:

        一、1.产品名称、型号、公称通径 2.介质及温度、压力范围 3.是否有附件、交货期、特殊要求等以便我们的为您正确选型。

      二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售订购。

      三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们会为您审核与分析。我们可以为您提供问题的解决方案,包括设计、定做成套、运行服务。我们一直致力于阀门行业领域,为您提供好的阀门知识、好的服务。

           感谢您访问我们的【www.shhmfm.com】,如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供的服务。公司提供船用蝶阀、船用闸阀、船用止回阀、船用调节阀、船用减压阀、船用呼吸阀、高速透气阀、船用快关阀、船用自闭阀、船用旋塞阀、船用消防阀、船用通海阀、船用防浪阀、船用滤器、船用空气帽、船用球阀、船用截止阀、船用截止止回阀、船用阀组、船用截止阀箱、船用针型阀、船用电磁阀、船用隔膜阀、船用压力表阀等各类阀门。
