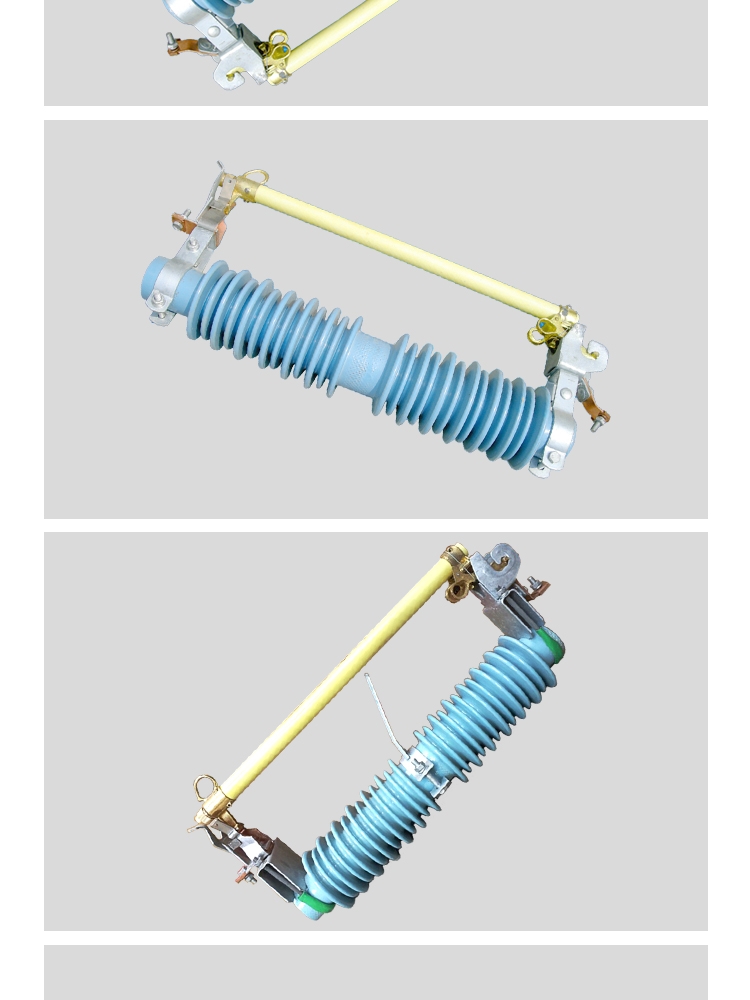

PRWG2-35/100A*PRWG2-35/200A跌落式熔断器结构构成

跌落式熔断器由上下导电部分、熔丝管、绝缘部分和固定部分组成。熔丝管又包括：熔管、熔丝、管帽、操作环、上下动触头、短轴。

熔丝材料一般为铜银合金，熔点高，并具有一定的机械强度。在熔管的上端还有一个释放压力帽，放置有一低熔点熔片。当开断大电流时，上端帽的薄熔片融化形成双端排气；当开断小电流时，上端帽的薄熔片不动作，形成单端排气。

结构简介
本熔断器主要由上动触头，上静触头，下静触头，灭弧管绝缘子和安装支持等组成，在正常工作时熔断件使灭弧管和动触头的活动关节锁紧，灭弧管在静触头压力下处于合闸位置，当熔断器熔断时在灭弧管内产生电弧，灭弧管内衬的产气管大电弧作用下产生大量气体，使电弧熄灭，由于熔断件熔断，使灭弧管和动触头间的活动关节脱锁，断而释放，使灭弧管在上、下静触头的弹性压力推动下和灭弧管自身重量作用下迅速下垂跌落，形成明显的断口间隙。
