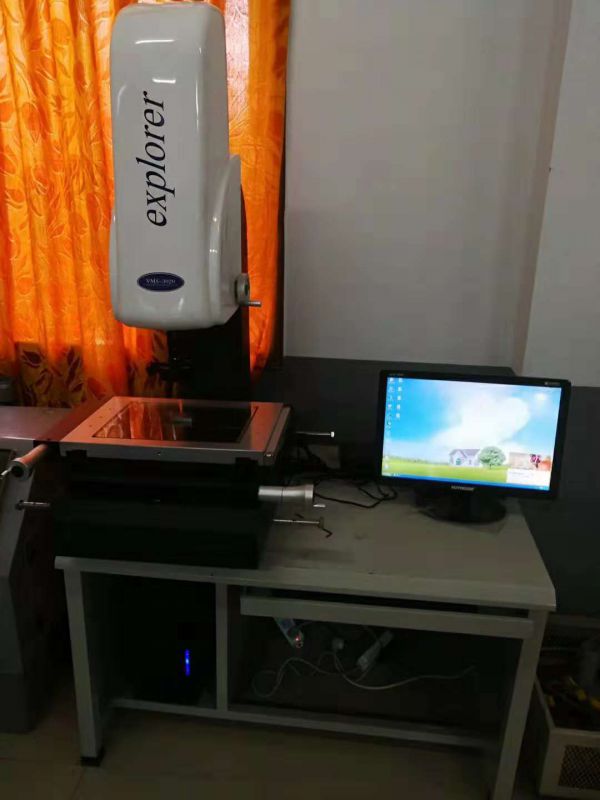

武汉高精准二次元，高天手动影像测量仪厂家
点我去除广告
全球经济一体化、生产销售国际化的趋势，测量技术对于高质量高效率生产环境的构建有着重要意义，并且这种重要性会伴随着经济的扩张，制造业的发展也推动这测量仪行业快速前进。对于制造业的生产，十分注重提高加工效率、降低生产成本。其中***重要的便是减少次品、残次品、废品的比例，提高产品质量，这样就能达到降低成本提高产品品牌的目的。二次元影像测量仪作为控制、保证制造业生产的仪器，在这一过程中它的作用至关重要。构建高精密的加工机床、高精密的自律加工系统是非常必要的。
武汉高精准二次元，高天手动影像测量仪厂家专业生产精密影像测量仪二次元，此产品是一款光学类检测设备，利用此款设备能捕捉到的图像通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠标在电脑上进行快速的测量。所有工序基本在几万分之一秒完成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为动态测量设备。

二次元测量仪器适用范围：
二次元适用于机械、电子、航空航天、模具、弹簧、齿轮、接线端子、电路板接点、五金塑料、磁性材料、电子线路、组件、手表、小五金冲压业、矿石业、及其它精密小五金行业。
二次元测量仪器功能用途：
影像式精密二次元结合光、机、电一体将工件摄入计算机处理并放大20到120倍，显示于屏幕上，可以直接拍照存档或做表面观察、量测、绘图，其测量资料可做spc统计，制成excel报表，绘制图文件可以转成autocad应用，autocad图形也可以调入计算机软件中与工件对比，制成数据，可以在计算机上储存、打印，更可透过网络进行传送。
仪器特点：
1、测量数据可导入word、excel、autocad；
2、高清晰度镜头和高分辨率ccd,实现产品高清晰度测量；
3、控制面板集成了x、y、z轴的清零按键，更加便利与人性化；
4、精密的传动装备设计，打开开速移动开关，可实现快速移动；
5、业界的达克罗工艺处理技术，相较于传统的电镀更耐锈蚀；
6、00级高精度的花岗石底座和立柱，保证了高强度，耐腐蚀，极高的稳定性；
7、叁层高精度高强度球铁移动工作台，经过真空消除应力处理，精密研磨，稳定性精度极好；
8、台湾精密v型导轨，采用特殊材料保持架，移动静音，实现高精度、平稳的直线运动，从而保证仪器精度。
标准功能：
1、图形可输入到autocad成为工程图；
2、可以在鸟瞰的全图中进行标注尺寸；
3、专利取ｒ角功能：为目前市面上准确的平面取ｒ角方式；
4、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比；
5、spc资料转换（制程能力分析）：能将测量之资料输出至excel中进行分析；
6、坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置；
7、自动取线、取圆：无须人工取线或圆在某一范围内用软件可自动捕捉到***精准的线和圆；
8、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和autocad相似；
9、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）；
10、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等；
11、autocad标准工程图可输入实时影像中，令autocad工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别；
12、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该位置的ｘ、ｙ坐标位置；
13、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差；
14、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差；
15、完整的三坐标测量功能：可测量工件之角度、r角、高度、球、圆柱、圆锥、两面之平行度、垂直度、同轴度、同心度等等三维尺寸及行位公差。

武汉高精准二次元，高天手动影像测量仪厂家产品参数：
1、底座：仪器底座采用高精度天然花岗石，稳定性高，硬度高，不易变形；
2、导轨：双层工作平台设计，配备高精度滚动导轨，精度高，移动平稳轻松；
3、光源：采用长寿命led环形冷光源（表面光及底光），使工件表面照明均匀，边缘清晰，亮度可调；
4、丝杆：x,y轴工作台均使用无牙光杆摩擦传动，避免了丝杆传动的间隙，灵敏度大大提高，亦可切换快速移动，提高工作效率；
5、光栅尺：仪器平台带有高精度光栅尺（x,y,z三轴），解析度为0.0005mm。z轴通过二次聚焦可实现对沟槽、盲孔的深度进行测量；
6、变焦镜筒：采用光学变焦物镜，光学放大倍率0.7x~4.5x，视频总放大倍率40x~400x连续可调，物方视场：10.6-1.6mm，按客户要求选配不同倍率物镜；
7、摄像机：配备低照度sony机芯1/3′彩色ccd摄像机，图像表面纹理清晰，轮廓层次分明，保证拥有高品质的测量画面。可以升级选配1/2′cmos130万像素摄像机；
8、产品型号：cnc2515 cnc3020 cnc4030
9、x y坐标行程（mm）：250*150/300*200/400*300
10、z轴行程（mm）：200
11、工作距离（mm）：82
12、工作台承重（kg）：30
13、测量精度（um）：（1.9-2.5）+l/200
14、光栅尺分辨率（mm）：0.001
15、重复性（mm）：0.001
16、光学变焦物镜：0.7-4.5倍
17、视频放大倍率：22-128倍
18、电源:220v 50hz
19、仪器重量（kg）：c30h 360/c40h 450/c50h 540/c60h 650
软件特色测量功能：
1、不规则边缘自动跟踪：可以测量不规则产品的周长和面积；
2、半自动编程功能：在影像区域范围内，可以实现全自动测量；
3、图象合成：可以将高度差超过镜头景深的产品清晰成像到一个平面上；
4、半自动导航测量：手动仪器也可实现批量智能检测，无须人工一一操作；
5、光学对焦测高：无需加探针即可通过光学对焦测量产品高度及孔的深度；
6、清晰度指示器：软件指示现在是否已到达产品***清晰画面，不需要人眼判断；
7、专业spc分析报告：可以计算ca、cp、cpk、drl、drr、dr、max、min、avg、range、std；
8、套图功能：打开cad设计图纸，可以马上查看与实际影像是否吻合，可以对外框作个初步的比对；
9、清除异常点：软件智能祛除杂点毛刺，我们只需要关注测量，测量精度不会受到杂点毛刺的影响；
10、亚像素自动找边：不需要人为判断现在是否已经点到了物品之上，鼠标只要点击边缘附近就可以找到位置；
11、万能报表功能：测量数据可以指定发送到excel任意位置，与任何报表都可以无缝对接，免去手工抄写测量结果之麻烦，节省时间，避免人 工 输入错误。

随着工件测量的需求，对仪器测量尺寸也有不同需求。主要会朝着两个极端发展。比如像飞机外型、大型机械外部的测量等，就要求有较大尺寸的影像仪来匹配。如激光跟踪干涉系统就是根据这一需求研发的。而伴随着生物技术、微米技术等发展，又需要更高的精度来匹配这些测试。比如现在的扫描电子显微镜、分子测量机等等。无论影像测量仪未来如何发展，总是为了适应社会需求，为制造业提供服务而进步的。
武汉高精准二次元，高天手动影像测量仪厂家秉承“品质先行，服务至上”的宗旨，公司产品从研发到生产，再到出货，包括对供应商的筛选评估等，每个环节都严格控制产品的质量，高天自成立以来，每一个高天人都严格遵循着“品质至上”的工作态度，“为客户提供满意的服务”——高天对顾客永远的承诺。公司非常重视客户对产品质量问题的投诉和反馈意见，设立了质量投诉电话，并做到迅速处理和解决客户所反映的各种质量问题。我我们时时刻刻都在倾听顾客的声音，用心为服务到永远，用心追求顾客的满意！
从交货之日起进行1年保修（天灾、电力异常、人为使用不当、保养不当造成之损坏外,本公司完全免费维修），对于超过保修期的服务，只收取相应成本费用。免费安装试机至正常运转。免费为贵公司机器使用人员进行培训及讲解,直到学会为止;设备在使用过程中出现的问题应在24小时内作出反应；及时委派维修工程师、技术人员及时处理，解决问题；承诺提供终生免费技术支持。
