KTC153-Z(A) 矿用本安型无线中继器

（采煤机遥控启停装置）

一、KTC153-Z(A)主要用途及适用范围

KTC153(A) 矿用井巷通讯装置／采煤机遥控装置(简称、遥控装置) ,系矿用本质安全型设备，可工作在具有煤尘和甲烷等爆炸性混合物、但无破坏绝缘的气体环境中，该遥控装置具有，分别启动停止采煤机刮板机及相互闭锁功能，又具有手持台同主台、手持台与手持台间双向通话功能。

二、KTC153-Z(A)配套组成

3、KTC153-Z(A) 矿用本安型无线中继器

1.电源输入DCI2V         2.开关               3.备用                4.送话器

5.射频输出              6.采煤机控制连线     7.刮板机控制连线      8.刮板机工作状态

9.通讯状态工作指示      10.采煤机工作状态    11.音量调节           12.喇叭

3.1 防爆型式及关联设备

3.1.1 防爆型式：矿用本质安全型，标志为 ExibIMb

3.1.2 关联设备：KDW127/12(A) 矿用隔爆兼本安型直流稳压电源

3.2 主要电气性能

3.2.1 发信：165MHz/收信：145MHz

3.2.2 信道数：16 信道可调

3.2.3 工作方式：异频双功

3.2.4 调制方式：调频

3.2.5 发射功率：0.5～1.2W

3.2.6 收灵敏度：≤0.5uV

3.2.7 工作电流：≤ 1A

3.2.8 输出控制信号为继电器无源接点（常开/常闭），接点容量：DC24V／200mA（阻性负载）。

3.3 使用环境

3.3.1 环境温度：0℃~40℃；

3.3.2 平均相对湿热：不大于 95％ (25℃) ；

3.3.3 大气压力：80~106kPa；

3.3.4 机械环境：无显著振动和冲击的场合；

3.3.5 有煤尘、甲烷等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

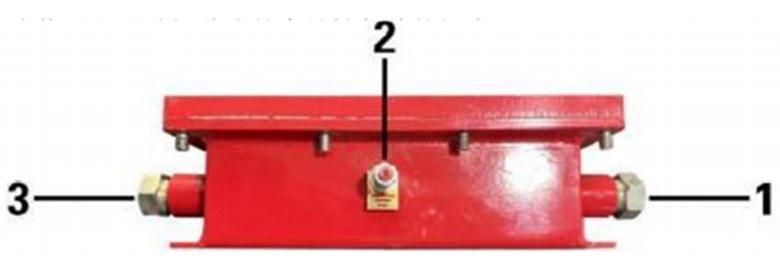

4、KDW127/12(A) 矿用隔爆兼本安型直流稳压电源

1.本安输出：DC12V/1.2A

2.外接地螺栓

3.AC85～265V输入

4.1 防爆型式及关联设备

4.1.1 防爆型式：矿用隔爆兼本质安全型标志为 Exd[ib]IMb

4.1.2 关联设备 KTC153-Z(A) 矿用本安型无线中继器

4.2 使用环境

4.2.1 环境温度：0℃~40℃；

4.2.2 平均相对湿热：不大于 95％ (25℃)；

4.2.3 大气压力：80~106kPa；

4.2.4 机械环境：无显著振动和冲击的场合；

4.2.5 有煤尘、甲烷等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

4.3 主要电气性能

4.3.1 输入电压：AC85V～265V

4.3.2 输出电压：DC12V/1.2A (本安)

4.3.3 电压输出偏离值：≤5%

4.3.4 源效应：≤5%

4.3.5 负载效应：≤5%

4.3.6 过流保护值：≤1.8A

4.3.7 短路电流≤1.8A

4.3.8 同期与随机偏离峰峰值≤250mV

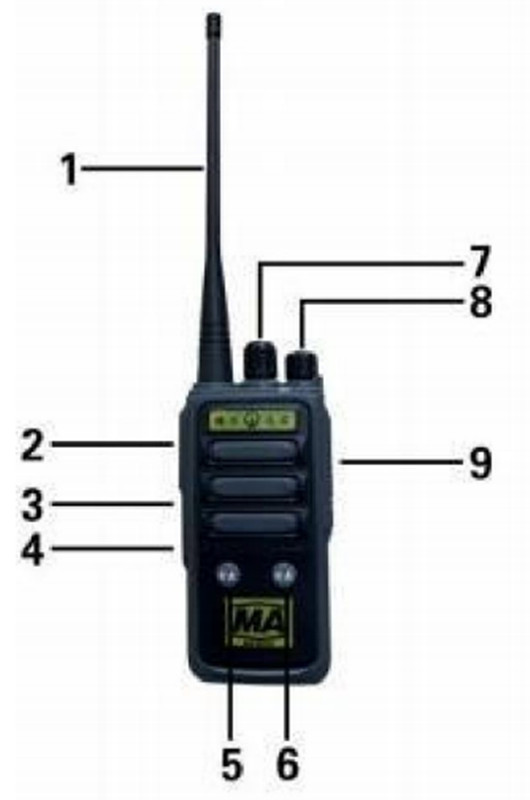

5、KTC153-S(A) 矿用本安型手持机

1.天线            2.送话键        3.电量播报         4.静噪开关      5.采煤机控制按键

6.刮板机控制按键  7.频道调节      8.开关／音量       9.写频口

5.1 防爆型式：矿用本质安全型.标志 ExibIMb

5.2 主要电气性能

5.2.1 发信：145MHz/收信：165MHz

5.2.2 信道数：16 信道可调

5.2.3 工作方式：异频单功 (15.16 信道为同频)

5.2.4 调制方式：FM

5.2.5 发射功率：0.8～1.2W

5.2.6 接收灵敏度：≤0.5uv

5.2.7 工作电流：≤1A

5.2.8 待机电流：≤70mA

5.2.9 电池容量：1800mAh/7.4V

6、装置安装示意图

7、操作数议事项

7.1 接通电源 (不要接采煤机和刮板机控制线)．搬动左侧开关．显示窗口应为停状态、反复搬动左侧开关 (相隔3 秒以上)，每次均应出现停状态。

7.2 检查漏泄电缆，是否断路和短路。无误后，通过接线盒，接入中继器射频输出端口。

7.3 通话试验：在漏泄电缆覆盖范围内，应无死角的手台与手台，手台与中继器相互间通话。

7.4 多次反复通话，显示窗口数字应保持不变 (如有变化请与生产厂家联系)。

7.5 模拟试验：连续按动 “2”次手持机面板左侧按键，中继器左侧数码应显示“2”并保持，延时 3秒左右，左侧“停”转换成“开”、此时采煤机控制继电器动作，常开触点闭合；再按手持机面板右侧键“2”次，中继器右侧数码应显示“2”并保持，延时3秒左右，右侧“停”转换成“开”此时刮板机控制继电器动作，常开触点闭合，面板显示为开“2 2”开。

8、闭锁功能

采煤机停，刮板机无法启动。采煤机开，刮板机方可启动。

采煤机开，刮板机可独立启动与停止。采煤机停，刮板机相应停止。
