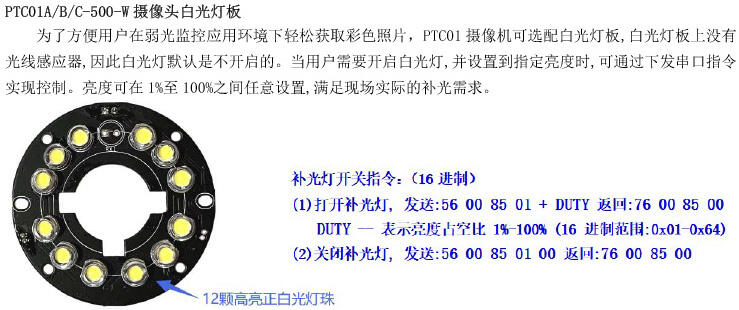

PTC01高清系列摄像机有200万、300万和500万三种像素可选；有RS485, TTL, RS232 ,USB拍照,USB视频共五种接口可选；内置PTCxM0系列高性能串口摄像头模组，支持12灯红外自动感光灯板或可控白光灯板(可调节亮度)，可根据不同场景的需求选配补光灯板，使在黑暗环境下,也可达到的拍照效果。在黑暗的监控场景中使用，需要隐蔽安装摄像机的，推荐选配红外自动感光灯板；不需要隐蔽安装摄像机，且需要监控照片效果色彩真实不偏色的监控场景，推荐选配可控白光灯板。产品图像输出采用标准JPEG格式,可方便地兼容各种图像处理软件。
PTC01高清系列摄像机型号解析如下：
例如：PTC01B-200-R --- PTC01外壳，TTL电平接口，200万像素，红外灯板
PTC01A-500-W --- PTC01外壳，RS485接口，500万像素，白光灯板
PTC01S-200-R --- PTC01外壳，USB视频输出接口，200万像素，红外灯板
串口默认波特率:115200bps，可选波特率有9600,19200,38400,57600,115200,230400,460800,921600。
注意：RS485,TTL,RS232三种接口的可设置的波特率不同:
PTC01A-xxx-x -- RS485电平接口,波特率达到115200。
PTC01B-xxx-x -- TTL电平接口, 波特率达到921600。
PTC01C-xxx-x -- RS232电平接口,波特率达到230400。
注意:230400bps以上波特率不适用RS485接口系列,设置后可能会导致串口无法通讯。
另外，PTC01配置成USB口时，可配置成虚拟串口的拍照功能和标准USB口的视频功能：
PTC01U-xxx-x -- USB接口，控制端虚拟成串口,但具备USB口的高速特性,波特率可达2M, 控制端需安装相应的USB驱动,通常在windows或linux系统上才能支持。
PTC01S-xxx-x -- USB接口,输出标准UVC 实时视频信号,用windows或linux系统自带的摄像机工具就能实时预览视频画面。
2、主要性能指标
|
特 性 |
参 数 |
|
传感器类型 |
CMOS 1/2.8” |
|
像素尺寸 |
2.45um x 2.45um |
|
输出格式 |
标准JPEG/M-JPEG |
|
图片分辨率 |
5MP(2560*1920 4:3)；4MP(2560*1440 16:9)；3MP(2304*1296 16:9)； 2MP(1920*1080 16:9)； 2MP(1600*1200 4:3)；1.3MP(1280*960 4:3)；1MP(1280*720 16:9)；SVGA(1024*768 4:3)； VGA（640*480 4:3）； |
|
图像参数 |
亮度、对比度、锐度、饱和度、色调、白平衡等参数,默认自动调节,也可指令设置 |
|
动态范围 |
85dB |
|
OSD水印 |
支持中英文水印(字号可选16x16，32x32，48x48) |
|
侦测功能 |
1. 全系标配移动侦测功能 2. 300万像素的型号支持智能侦测功能（人形侦测或车形侦测） 200万/500万像素的型号不支持智能侦测功能 |
|
可视角度 |
默认90度3.6mm镜头,(可选角度有30°-170°) |
|
监视距离 |
选择不同镜头,监视距离不同,具体参考下文表格介绍 |
|
夜视补光 |
配红外灯板的型号支持自动红外灯补光。 配白光灯板的型号需通过指令开启白光灯补光。 |
|
串口速率 |
默认115200 ； TTL电平接口时，最大921600 |
|
工作电流 |
配红外灯板时：130mA(红外灯不亮) @ 5V; 330mA(红外灯亮) @ 5V; 配白光灯板时：125mA(白光灯不亮) @ 7V; 325mA(红外灯亮) @ 7V; |
|
工作电压 |
配红外灯板时：DC 5.0 -- 5.5V （建议值5V） 配白光灯板时：DC 7.0 -- 12V （允许范围内，越低越好） |
|
防水等级 |
IP67 |
|
外壳尺寸 |
直径:52mm; 高度:68mm(含支架); 厚度:58mm |
|
4线接口定义 |

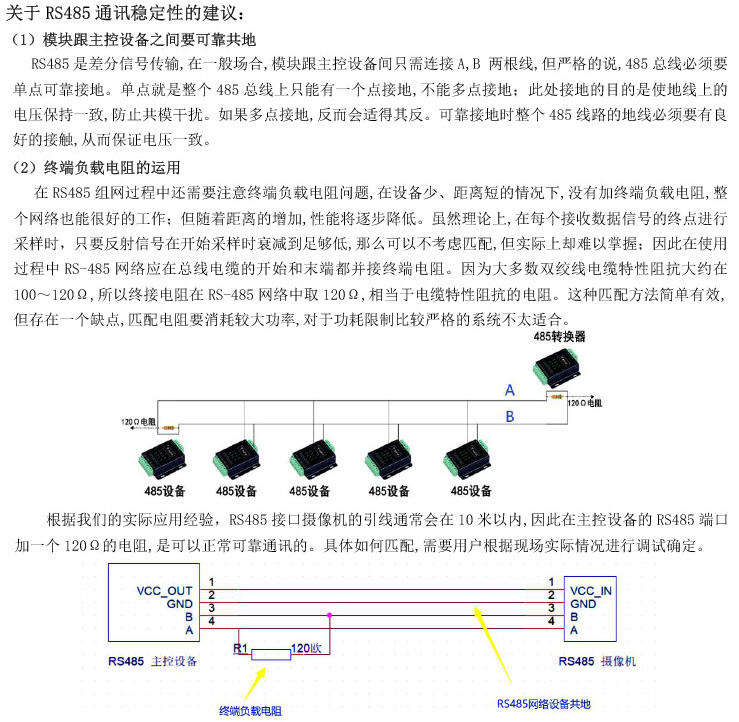

PTC01A-xxx-x ：RS485 接口：(A ，B ，GND ，VCC) PTC01B-xxx-x ：TTL电平接口：(TX，RX，GND ，VCC) PTC01C-xxx-x ：RS232接口：(TX，RX，GND ，VCC) PTC01U-xxx-x ：USB拍照（标准4芯USB线接口：GND, DP, DN, 5V） PTC01S-xxx-x ：USB视频（标准4芯USB线接口：GND, DP, DN, 5V） |
|
接口类型 |
4芯护套线,线头上锡,线长1米；批量采购时可根据要求定制线长和端子！ |
|
通讯协议 |
请参考“谱泰通信200_300_500万像素串口摄像头通讯协议V1.13.pdf” |
|
工作环境 |
温度：-20℃～65℃； 湿度：25%RH～95%RH |
PTC01高清系列摄像机有2.1mm,2.8mm,3.6mm,6mm,12mm五种不同焦距的镜头可选,标准配置为3.6mm焦距镜头。不同镜头焦距拍摄远近场景不一样,可根据拍照距离选择合适的镜头。镜头搭配IRCUT切换器，实现白天真彩和夜视黑白的自动切换。
|
镜头焦距 |
视角 |
距离 |
适用的串口摄像头型号 |
|
高清2.1mm镜头 |
170? |
3米内 |
适用于200/300/500万像素全部摄像机及模组 |
|
高清2.8mm镜头 |
120? |
4米内 |
适用于200/300/500万像素全部摄像机及模组 |
|
高清3.6mm镜头 |
90? |
5米内 |
适用于200/300/500万像素全部摄像机及模组 |
|
高清6mm镜头 |
60? |
10米内 |
适用于200/300/500万像素全部摄像机及模组 |
|
高清12mm镜头 |
30? |
30米内 |
适用于200/300/500万像素全部摄像机及模组 |
