PTC5M0串口摄像头模组简介
PTC5M0是一款500万像素高速串口摄像头模组。输出标准JPEG图片格式，最大分辨率可达2560x1920，波特率可达921600bps。通讯接口有TTL电平，RS232，RS48以及USB四种可选，可方便地实现跟电脑或各种MCU，控制器的连接。模组的核心DSP芯片集成全新一代ISP算法，图像更清晰，码流更小。星光级图像传感器具备超高感光度，进光率更好，夜视噪点更低，色彩还原度高，动态范围高等特点，可达到星光级的拍照效果。系统软件采用全新轻量级操作系统，启动快速。模组预留了贴片型补光灯功能，不仅能通过指令控制开关，还能调节亮度，也可外接自动感光灯板，在各种条件下均可清晰成像。
默认波特率为115200。可选波特率有9600,19200,38400,57600,115200,230400,460800,921600。
默认分辨率为2560x1920。可选分辨率还有2560x1440,2304x1296,1600x1200,1920x1080,
1280x960,1280x720,1024x768,640x480,320x240,160x120。
根据串口类型不同，PTC5M0系列分为如下几个子型号:
PTC5M0 --- RS232电平接口；（因RS232协议限制，波特率只能达到230400）
PTC5M0A --- RS485电平接口；（因RS485协议限制，波特率只能达到115200）
PTC5M0B --- TTL电平接口(3.3V电平信号)。（波特率可达到921600）
另外，PTC5M0的USB口，可配置成虚拟串口的拍照功能和标准USB口的视频功能：
PTC5M0U --- USB接口，在控制端虚拟成串口，但具备USB口的高速特性，波特率可达到2M, 控制端需安装相应的USB驱动，一般只有windows或linux系统才能支持
PTC5M0S --- USB接口，输出标准UVC 实时视频信号，用windows系统自带的摄像机工具就能实时预览视频画面。

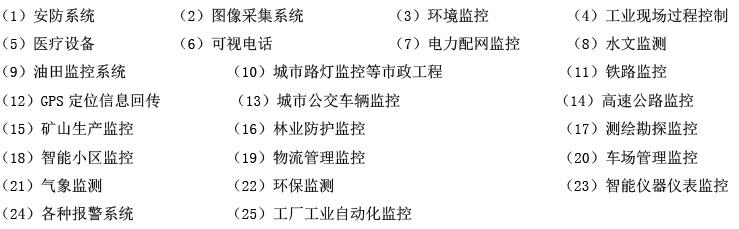

主要性能指标
|
特性 |
参数 |
|
模块板尺寸 |
32mm x 32mm |
|
传感器类型 |
CMOS 1/2.8” |
|
图像像素 |
最大500万像素（ 2560H x 1920V ） |
|
像素尺寸 |
2.45um x 2.45um |
|
图像帧率 |
2560*1920 @20fps 10bit |
|
输出格式 |
标准JPEG/M-JPEG |
|
图片分辨率 |
5MP(2560*1920 4:3)；4MP(2560*1440 16:9)；3MP(2304*1296 16:9)；2MP(1920*1080 16:9)；2MP(1600*1200 4:3); 1.3Mp(1280*960 4:3)；1MP(1280*720 16:9)；SVGA(1024*768 4:3)； VGA（640*480 4:3）； |
|
图像参数 |
亮度、对比度、锐度、饱和度、色调、白平衡，默认自动，可指令设置 |
|
动态范围 |
85dB |
|
OSD水印 |
支持中英文水印(字号可选16x16，32x32，48x48) |
|
侦测功能 |
移动侦测 |
|
可视角度 |
默认配90度3.6mm镜头(15°-- 185°可选) |
|
监视距离 |
选择不同镜头,监视距离不同,具体参考2.1节表格介绍 |
|
补光接口 |
1. 预留有2个补光灯位，以供特殊功能定制,可指令调节亮度 |
|
2. 预留有2P DC输出端口，可外接红外灯板 |
|
|
接口速率 |
默认115200，最大921600 |
|
工作电压 |
宽电压输入DC 4.2V--18V (建议值5V ) |
|
工作电流 |
185mA @ 4.2V， 160mA @ 5V， 100mA @ 9V， 80mA @ 12V， 70mA @ 15V，60mA @ 18V |
|
工作温度 |
-20℃ ～ 60 ℃ |
|
通讯接口 |
TTL / RS232 / RS485 / USB (接口四选一) |
|
通讯协议 |

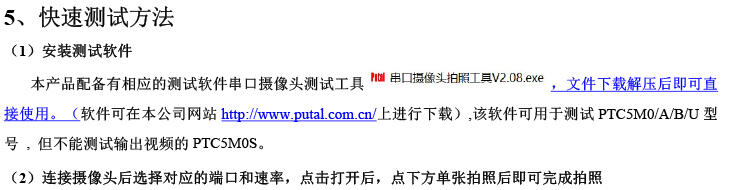

详见【谱泰通信200万_300万像素串口摄像头通讯协议.pdf】 |
|
接口定义 |
PTC5M0 --- RS232 （ TX，RX，GND ，VCC） PTC5M0A --- RS485 （ A ，B ，GND ，VCC） PTC5M0B --- TTL （ TX，RX，GND ，VCC） PTC5M0U --- 标准USB口（虚拟成UART口拍照） PTC5M0S --- 标准USB口（USB2.0视频输出） 备注：当VCC大于5V的时候，接线注意不要接反，错接，否则容易造成不可逆损坏 |
镜头选配说明

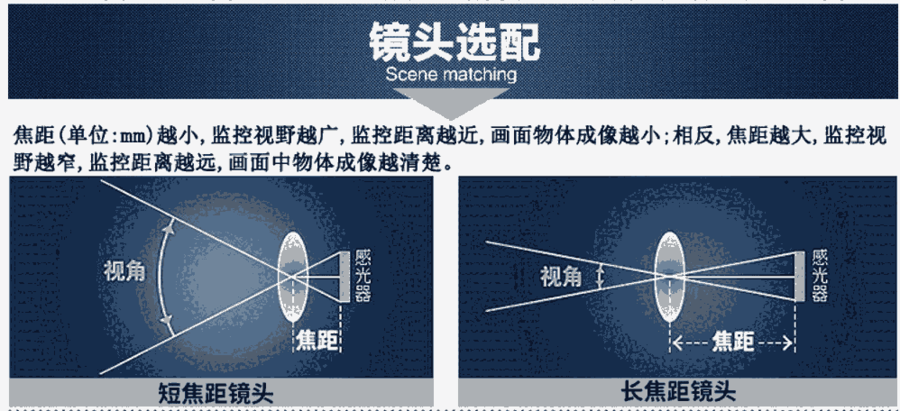

PTC5M0/A/B 有1.6mm，2.1mm，2.8mm，3.6mm，6mm，12mm六种不同焦距的彩色镜头可选，默认标准配置为3.6mm。不同镜头焦距拍摄远近场景不一样，用户可根据应用场景的不同选择合适焦距的镜头。
|
镜头焦距 |
视角 |
距离 |
适用的串口摄像头型号 |
|
高清1.6mm彩色镜头 |
165? |
3米内 |
适用于PTC2M0A/B、PTC3M0A/B及PTC5M0/A/B/U/S |
|
高清2.1mm彩色镜头 |
170? |
3米内 |
适用于200万/ 300万/ 500万像素全部摄像头及模块 |
|
高清2.8mm彩色镜头 |
120? |
4米内 |
适用于200万/ 300万/ 500万像素全部摄像头及模块 |
|
高清3.6mm彩色镜头 |
90? |
5米内 |
适用于200万/ 300万/ 500万像素全部摄像头及模块 |
|
高清6mm彩色镜头 |
60? |
10米内 |
适用于200万/ 300万/ 500万像素全部摄像头及模块 |
|
高清12mm彩色镜头 |
30? |
35米内 |
适用于200万/ 300万/ 500万像素全部摄像头及模块 |
