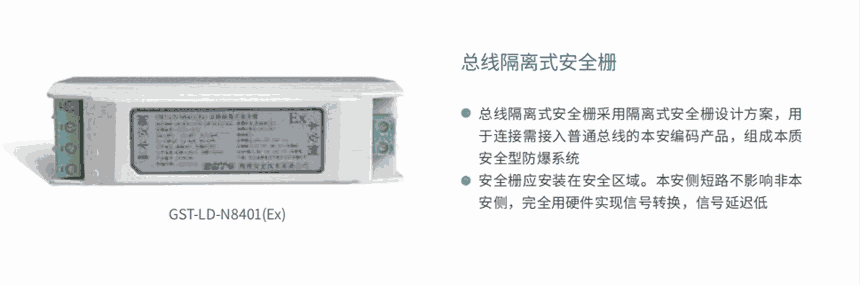

GST-LD-N8401(Ex)总线隔离式安全栅采用隔离式安全栅设计方案，用于连接需接入普通总线的本安编码产品，组成本质安全型防爆系统。安全栅应安装在安全区域。
GST-LD-N8401(Ex)总线隔离式安全栅产品特点
1.本安侧短路不影响非本安侧；
2.GST-LD-N8401(Ex)完全用硬件实现信号转换，信号延迟低。
GST-LD-N8401(Ex)总线隔离式安全栅参数：
| 型号 | GST-LD-N8401(Ex) |
| 工作电压 |
信号总线电压：24V； 允许范围：16V～28V 电源总线电压：DC24V； 允许范围：DC20V～DC28V |
| 工作电流 |
总线：电流＜2.5mA DC24V：电流＜150mA |
| 设备容量 | 最多可配接32只本安编码设备 |
| 本安参数 | Um: 250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH |
| 使用环境 |
温度： -10℃～+55℃ 相对湿度≤95%，不凝露 |
| 安全栅壳体材料 | PA66 |
| 安全栅重量 | 约0.44kg |
| 安全栅防护等级 | IP30 |
| 安全栅安装孔距 | 140mm |
| 安全栅外形尺寸 | 150mm×97mm×36mm |
GST-LD-N8401(Ex)总线隔离式安全栅结构特征与工作原理
1.安全栅的外形示意图如图所示。
外形示意图
2.工作原理
安全栅通过隔离和限能2种方式确保本安侧的安全。电源部分用变压器隔离，信号部分用光耦隔离，本安侧输出端口用稳压二极管限压、电阻限流。
GST-LD-N8401(Ex)总线隔离式安全栅安装与接线
1.安装：安全栅可以直接安装于宽度为35mm的标准DIN导轨，如图所示。在不具备导轨安装条件时，可以通过上下两个安装孔，使用M4螺钉或ST4.2自攻螺钉（可选配塑料膨胀管）进行安装，如图所示。
左图导轨安装示意图 右图普通安装示意图
2.接线
安全栅端口通过插拔式端子（包括端子头和端子座）同其他设备连接，将电缆线安装在端子头上后，端子头正确插在端子座上确定稳固连接即可。
3.端子说明
接线端子如下图所示。
接线端子
Z1、Z2：普通总线输入，无极性
D1、D2：DC24V，无极性
ZO+、ZO-：本安总线输出
注意：每个安全栅最多可配接32只本安编码设备；
安全栅应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为50mm)。
4.布线要求
信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2。安全栅至本安编码设备应选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。
