商品详情

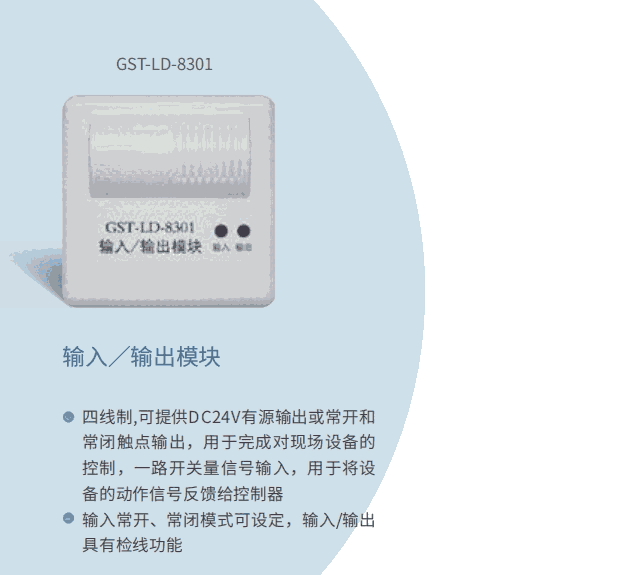

GST-LD-8301输入输出模块，主要用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。
GST-LD-8301输入输出模块特点：
●输出可设置为有源输出或无源输出方式。
●输入、输出具有检线功能。
●输入端可现场设为常开检线、常闭检线或自回答方式，可与无源触点连接。
●地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。
●电路部分和接线底壳采用插接方式，接触可靠、便于施工。
GST-LD-8301输入输出模块技术参数：
| 型号 | GST-LD-8301 |
| 工作电压 |
信号总线电压：总线24V 允许范围：16V～28V 电源总线电压：DC24V 允许范围：DC20V～DC28V |
| 工作电流 |
总线监视电流≤1mA 总线启动电流≤3mA 电源监视电流≤5mA 电源启动电流≤20mA |
| 输入检线 | 常开检线时线路发生断路（短路为动作信号）、常闭检线输入时输入线路发生短路（断路为动作信号），模块将向控制器发送故障信号 |
| 输出检线 | 输出线路发生短路、断路，模块将向控制器发送故障信号 |
| 输出容量 |
无源输出：容量为DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流 有源输出：容量为DC24V/1A |
| 输出控制方式 | 脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s） |
| 指示灯 | 红色（输入指示灯：巡检时闪亮，动作时常亮；输出指示灯：启动时常亮） |
| 线制 | 与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接 |
| 使用环境 |
温 度：-10℃～+55℃ 相对湿度≤95%，不凝露 |
| 外形尺寸 | 86mm×86mm×43mm(带底壳) |
| 壳体材料和颜色 | ABS，瓷白 |
| 重量 | 约145g(带底壳) |
| 安装孔距 | 60mm |
| 执行标准 | GB 16806-2006 |
GST-LD-8301输入输出模块结构特征：
模块内嵌微处理器，微处理器实现与火灾报警控制器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制。模块接收到火灾报警控制器的启动命令后，吸合输出继电器，并点亮指示灯。模块接收到设备传来的回答信号后，将该信息传到火灾报警控制器。

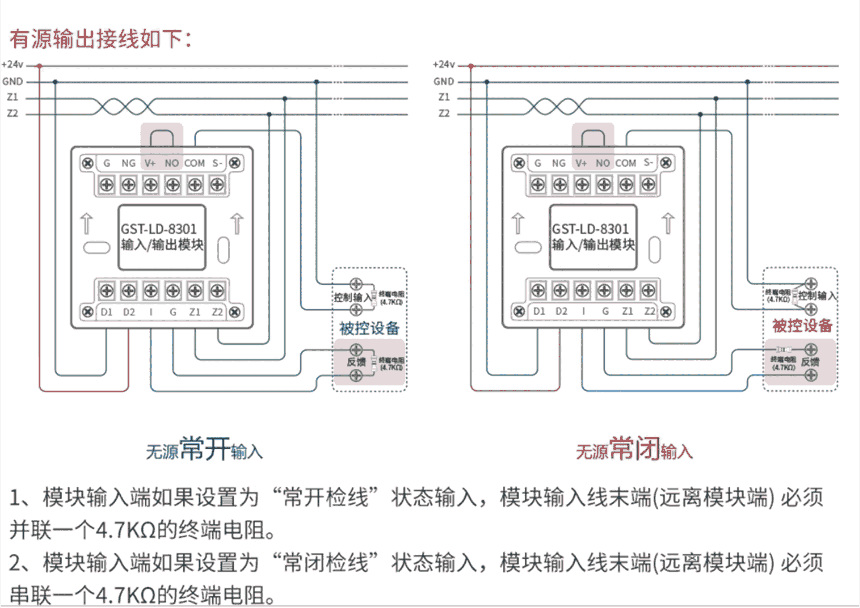

接线图：
