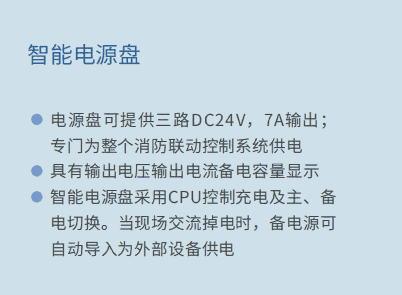

GST-LD-D06智能电源盘是专门用来为整个消防联动控制系统供电的DC24V大容量现场电源输出设备。它主要由电源主变换、电源管理以及电源监控显示三部分组成。

  GST-LD-D06智能电源盘具有如下特点：

  1.完善的内部保护电路可保证在现场设备短路、输出过压等情况下进行自我保护。

  2.备电管理电路具有对备电充电、过放电保护、主备电自动无间隙切换等功能，这就保证了蓄电池的多次循环利用，从而保证在现场无主电时系统在一定时间内仍可正常运行。

  3.可对自身运行情况进行监测，对输出电压、输出电流进行实时显示并上报主电、备电、输出三种故障，设有“备电容量”显示功能，直观指示备电充电、储存和释放电能的过程。良好的电磁兼容性能。

参数：

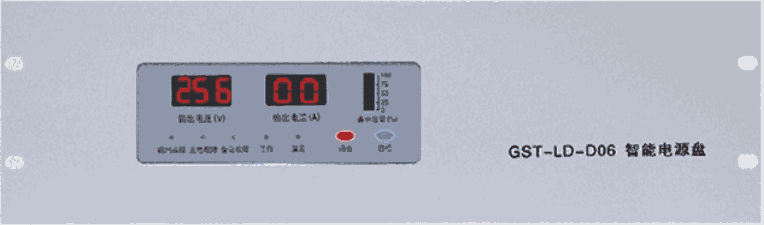

说明：

1.消音键：在报警状态下，按下“消音”键可中止故障音响，但再次发生故障时，仍应有声音报警。

  2.自检键：在监控状态下，按下后电源盘自动对各种显示元件进行检查，此时各种显示元件应正常点亮；自检结束后，再按“自检”键，能重新自检。

  3.输出故障灯：黄色，当输出线路发生断路时，输出故障灯点亮，同时蜂鸣器发出报警声。

  4.主电故障灯：黄色，主电掉电时，主电故障灯点亮，同时蜂鸣器发出报警声。

  5.备电故障灯：黄色，备电电压低于DC18V时，备电故障灯点亮，同时蜂鸣器发出报警声。

  6.工作灯：绿色，当电源盘输出正常时点亮。

  7.消音灯：红色，当处于消音状态时，消音灯点亮。

  8.显示窗口分别显示当前输出电压、输出电流值。

  9.备电容量指示器用于指示备用电池的容量。

  GST-LD-D06智能电源盘采用柜式插盘结构安装，其主电开关在电源盘的后面，同位于电源盘后面的还有主电插座、保险及输出接线端子。

  其中：

  1、L、G、N（电源插座）：交流220V电源端子(G为机壳保护地线端子)

  +24V、GND：DC24V输出端子，有三路，三路输出可以并接

  +、-：备电输入端子，有三路，当为单路输入时，可接三路中的任意一路，多路时可以并接

  2、布线要求：DC24V电源输出线采用BV线，截面积大于等于4.0mm²。
