品牌samsung/三星
型号46寸
用途拼接屏前维护支架
外形尺寸1020*574.5*120（mm）
表面处理静电喷塑
颜色黑细纱纹
展开

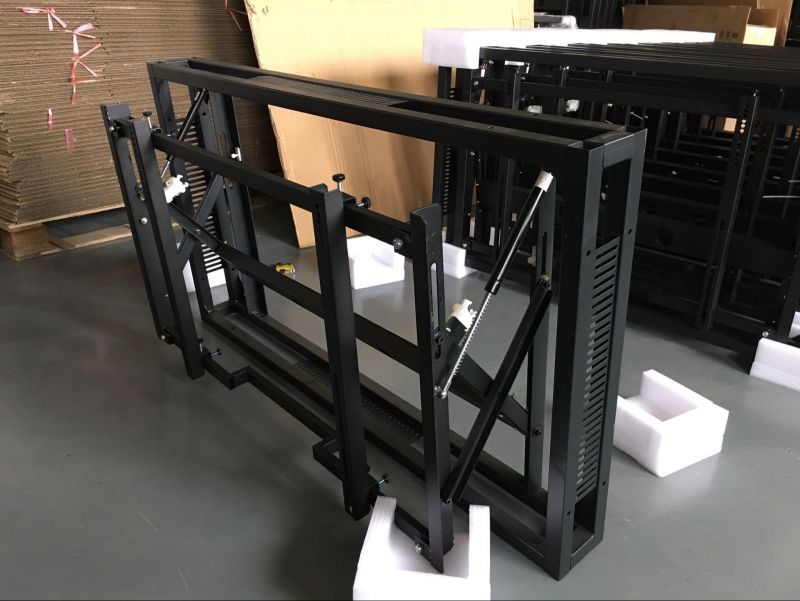

46寸液压式前维护支架 lti046hn11\\hn14 通用型 海康大华宇视科达
点我去除广告
46寸液压前维护支架 （通用型液压支架 三星、lg、海康、大华、科达、宇视、夏普、飞利浦等国内知名品牌通用） 联系电话：13817599965（微信同号）qq494488501

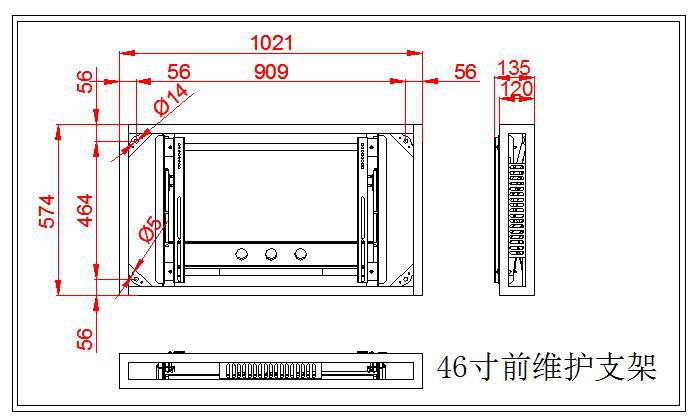

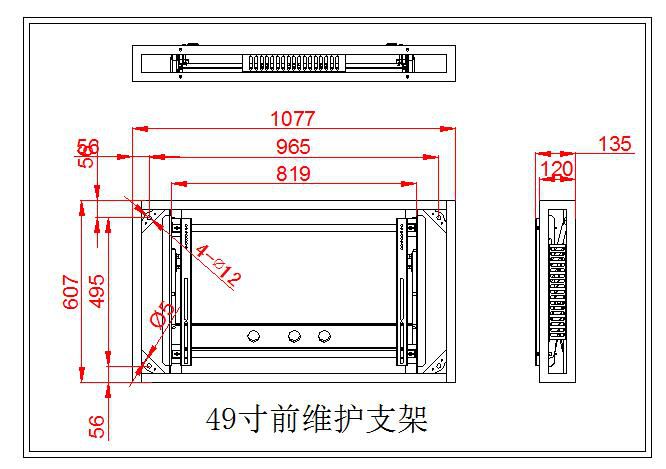

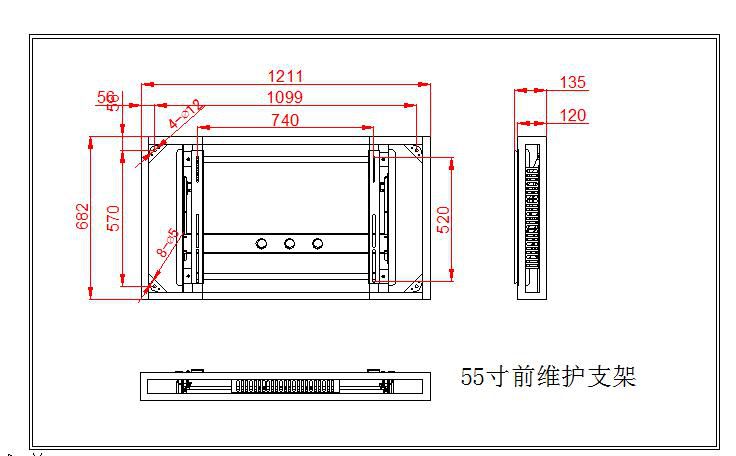

前维护支架尺寸图



液压前维护支架专利证书

工厂iso9001质量管理认证和iso9001环境管理认证



目前液晶拼接墙的安装方式主要有：后维护和前维护两种。后维护安装是指在拼接屏体后面预留0.6－1米的维修空间，但由于采用后维护设计，如果中间一块lcd拼接单元出现问题需要更换时，往往需要将附近的lcd拼接单元全部拆除，维护起来复杂不便。结合长期的技术经验，突破传统的设计思想，率先推出了国内领先的液晶拼接前维护框架，采用自主研发的前维护结构，每个拼接显示单元可单独弹出和推入，完全正面安装、布线、调试和维护。不占用背部和侧面空间，灵活组合，可无限拼接。规格度身定制，安装快速便捷，可做成壁挂式、嵌入式、落地式，更能适应不同场所的应用要求，也适合pdp、 dlp拼接大屏幕工程使用
前维护安装是指不占用墙壁的背部空间，采用挂墙式或嵌入式安装，正面安装调试和维护的液晶拼拼墙。作为新型的液晶拼接屏安装方式，前维护支架须具备以下特点：1、每个拼接单元都可自由正面弹出和回收，完全正面安装和维护；2、框架要薄，体现液晶屏“薄”的特点；厚度仅120mm，弹出可达310mm。3、拼接屏的前后/左右/高低均可微调，使拼接墙表面平整美观；4、使用简捷方便，无需特殊订制，可任意拼接。
【前维护框架功能特点】
●完全正面安装、布线、调试和维护，轻松组建前维护大屏幕拼接墙。
●靠墙安装，不占用背部和侧面空间，灵活组合，无限拼接。
●规格度身定制，安装快速便捷，可做成壁挂式、嵌入式、落地式，以适应不同场合的应用。
●超薄支架，充分体现液晶拼接“薄”的特点。
●前维护结构，每个拼接显示单元可单独弹出和推入，不影响其它显示屏正常使用。
●支架配有上下/左右/前后共六方位微调装置，屏体拼逢平整，美观大方，稳固安全。
●体积小，纸箱珍珠棉包装不变形，易运输，费用低；配套齐全，考虑周到，无须另购其它配件。
●产品型号齐全，支持：40/42/46/49/55/60寸超窄边等尺寸的液晶拼接屏。
工程案例图片

液晶拼接屏安装说明书
安装拼接屏，平整度微调。
步：将两根挂架固定在液晶拼接屏的后盖上。
第二步：把液晶拼接屏挂到前维护框架上，并安装调节上下/前后的手拧螺丝。
第三步：对液晶拼接屏进行平整度微调。
◆液晶拼接屏平整度微调技巧
微调过程中，请务必使用水平仪辅助进行微调。
安装个拼接屏时，应选择行的中心位置开始安装，其余拼接屏以此作为参考，从上往下进行拼接安装，屏与屏之间均匀预留0.5mm的缝隙。
步：调节屏体的左右位置。通过左右移动屏体，将屏体的左右位置调整好。
第二步：调节屏体的垂直度。通过“上部后调节”的两个手拧螺丝把屏体上部往后调节，“下部前调节”的两个手拧螺丝把屏体下部往前调节，用水平仪测量屏体的垂直度，将屏体的垂直度调节好。
关键提示：调节垂直度时，可将屏体重复推入和弹出，屏体正常推入锁住后，屏体背面与框架平面之间应预留10-15mm的缝隙，用作屏体解锁弹出的行程。
第三步：调节屏体的上下高度。通过“上下调节”的两个手拧螺丝，调节屏体的上下高度，并用水平仪测量屏体的水平度。
第四步：屏体的平整度调节好之后，将屏体锁紧。通过“上部前调节”的两个手拧螺丝锁紧屏体上部，“下部后调节”的两个手拧螺丝锁紧屏体下部。
第五步：检查屏体的弹出和回收是否灵活，如没问题，重复上述步骤安装多个拼接屏。
