l 大口径、大流量、小压损、高精度、可测量各类脏污气体介质

l 装置本身连同直管段在内仅为风管公称直径的1.5倍

l 压差值大，可靠性高，稳定性好，免维护

l 适用于圆形、矩形风道及其它特殊几何截面形式

1.  用途及特点

内藏式双文丘里管是运用流体力学的基本理论和航空发动机原理加以创新研制的一种高精度计量仪表，主要针对大管径、大流量、低流速、介质成分复杂的气体输送管道内流体的测量。它具有新颖独特的结构和一整套风洞实验数据及创新修正方法支持的计算软件。可广泛应用于冶金、电力、天然气、石油、化工、国防等众多工业领域。经科技成果鉴定：本项目产品结构形式和计算软件达到国内领先，国际先进水平。

2.  主要优点

2.1流阻小，功耗低：在相同条件下，其流体阻力仅约为标准文丘里管的15%，标准喷嘴的6%，标准孔板的3%

2.2 系统压差值大,稳定性好,几乎不用维护和保养

2.3 使用范围宽,可根据使用条件和用户要求设计制造,便于安装

2.4 精度高，量程比可达1:20，连同装置在内的直管段总长仅为风管当量直径的1.5D

2.5要求前直管段为0.5～1.5D，无需后直管段

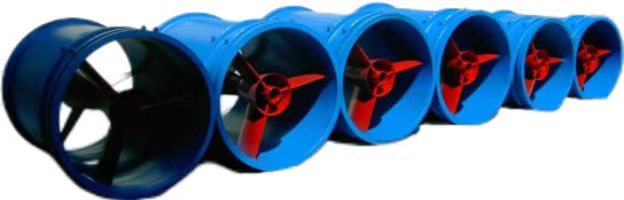

3.  外形结构

3.1矩形管道内藏式文丘里管简图见 图1

图 1 矩形管道内藏式双文丘里管简图

3.2圆形管道内藏式双文丘里管结构示意图见图2

图 2 圆形管道内藏式双文丘里管结构示意图

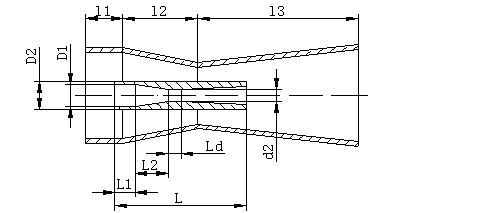

3.3双文丘里管结构示意图见图3

图3 双文丘里管结构示意图

5.  主要技术数据

5.1测量范围

  a  圆形截面管道公称通径:DN=300 mm～6000mm

b  矩形截面管道宽×高:W×H（mm）=300×300～6000×6000以及宽、高不等的矩形管道

  c  其它公称直径DN相同的几何形面管道

  e  公称压力：PN ≤6.4MPa

  f  工作温度： ＜ 900 ⁰C

  g  差压值：（0～100）KPa

  i  重复测量误差（稳定度）：±10Pa

  j  精度等级：0.5级 1级  1.5级

  k  传感器接管尺寸：焊接钢管G3/4"

  l  材料：管道：碳钢或按用户要求

双文丘里管：1Cr18Ni9Ti或其它材料

5.2 型号表示方法BYW－F－□□□□

BYW－F－内藏式双文丘里管  □□□□－公称通径
